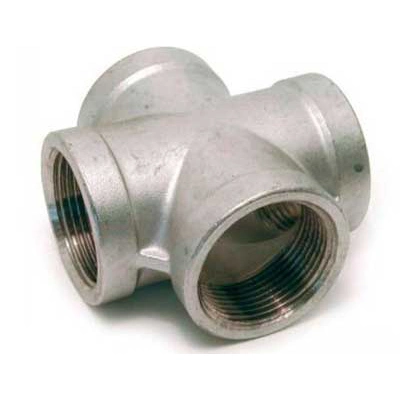

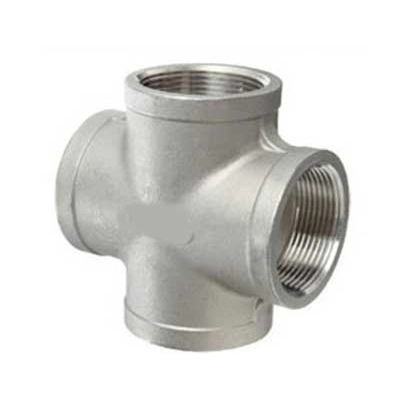

나사로 십자가

SN 밸브는 주요 중국 스레드 크로스 제조업체입니다. 스레드 티는 실린 연결을 통해 4 개의 파이프를 연결하여 유체의 전환 또는 병합을 실현하는 중요한 파이프 피팅입니다. 석유, 화학, 천연 가스, 수처리 및 난방과 같은 산업 분야뿐만 아니라 배관 방향 변화, 분기 배관 또는 특수 연결 실현을위한 건축 및 토목 배관 시스템에서 널리 사용됩니다.

크기:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1/2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

맞춤형 크기 우리에게 문의하십시오

재료:

스테인레스 스틸

A-182 - F-304

이중 등급 304/304L

이중 등급 316/316L

316

304H

이중 등급 304/304H

이중 등급 316/316H

316H

309

310

317L

321

347

347H

904L

이중 상태

F51/2205

F53/2507

탄소강

ASTM/ASME

SA-105

A-350

LF-2

LF-3

A694

SA-516-70

A36

티탄

Gr2

Gr12

크롬 합금

A-182-F-1

F-5

F-6

F-9

F-91

F-11

F-12

F-22

알류미늄

3003

6061

5083

요청 시 다른 등급

하스텔로이

B-2

C-276

C-22

인코넬

600

601

625

718

모넬

400

구리

90/10 (C70600)

70/30 (C71500)

문의 보내기

제품 설명

구조와 특성

1. 구조 : 실로 된 십자가는 일반적으로 십자가의 본체와 네 개의 끝에서 나사산 연결로 구성됩니다. 티의 주요 부분은 교차 모양이며 주 파이프와 3 개의 분기 파이프가 있습니다. 나사산 연결은 파이프 또는 기타 피팅의 나사산 부분과 연결하는 데 사용됩니다.
2. 식당 : 편리한 연결 : 스레드 연결은 복잡한 용접 또는 플랜지 연결이 필요하지 않고 티를 비교적 간단하고 빠르게 설치하고 분해합니다.
좋은 밀봉 : 적절한 나사 연결 및 적절한 밀봉 재료 (예 : 원료 테이프 또는 실란트)를 사용하면 4 방향과 파이프 사이의 우수한 밀봉을 보장 할 수 있습니다.
강력한 적응성 : 스레드 크로스는 다양한 재료 및 사양의 파이프를 강력한 적응성과 높은 유연성으로 연결하는 데 사용될 수 있습니다.

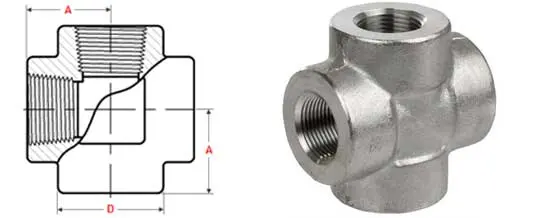

실로 된 크로스 치수

나사산 교차 치수 NP 1/2 ~ 4 클래스 2000

NPS	스레드의 최소 길이		밴드의 외부 D	종료 중심 A	최소 wt
NPS	B	J	밴드의 외부 D	종료 중심 A	최소 wt
1/2	10.9	13.6	33	28	3.18
3/4	12.7	13.9	38	33	3.18
1	14.7	17.3	46	38	3.68
1.1/4	17	18	56	44	3.89
1.1/2	17.8	18.4	62	51	4.01
2	19	19.2	75	60	4.27
2.1/2	23.6	28.9	92	76	5.61
3	25.9	30.5	109	86	5.99
4	27.7	33	146	106	6.55
