튜브 시트

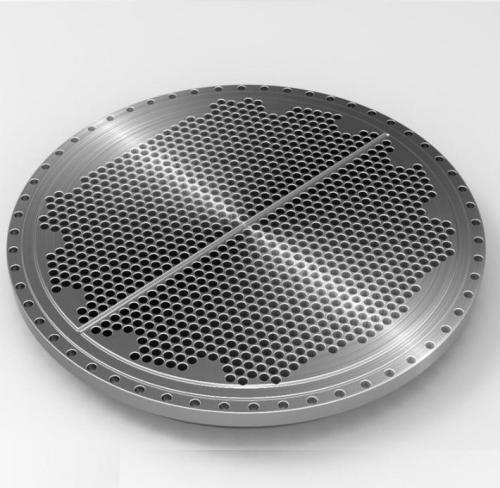

SN Valve는 중국의 선도적인 튜브 시트 제조업체입니다. 에이튜브 시트일반적으로 튜브나 파이프를 서로에 대해 정확한 위치와 패턴으로 수용하기 위해 구멍이 뚫린 둥글고 평평한 판, 시트로 만들어집니다. 튜브 시트는 열교환기 및 보일러에서 튜브를 지지하고 격리하거나 지지하는 데 사용됩니다. 필터 요소. 튜브는 유압 또는 롤러 팽창에 의해 튜브 시트에 부착됩니다. 튜브 시트는 부식 장벽 및 절연체 역할을 하는 클래딩 재료로 덮일 수 있습니다. 저탄소강 튜브 시트는 더 높은 합금 금속 층을 포함할 수 있습니다. 표면에 접착하여 견고한 합금을 사용하지 않고도 보다 효과적인 내식성을 제공하므로 많은 비용을 절약할 수 있습니다.

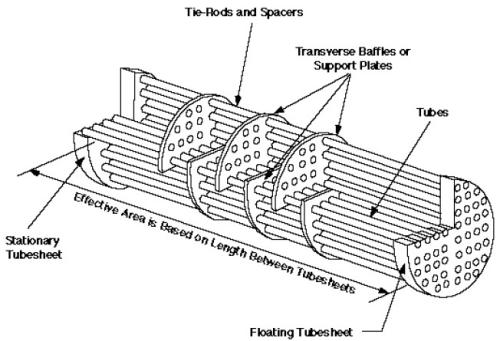

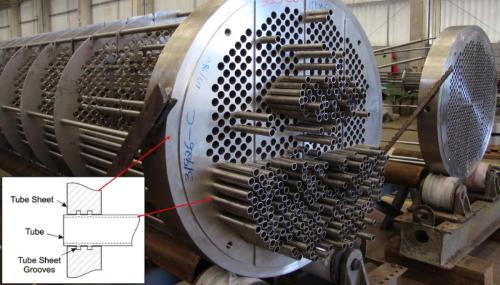

아마도 튜브 시트의 가장 잘 알려진 용도는 열교환기 및 보일러의 지지 요소일 것입니다. 이 장치는 밀폐된 관형 쉘 내부에 위치한 얇은 벽으로 둘러싸인 튜브의 조밀한 배열로 구성됩니다. 튜브는 구멍이 뚫린 시트로 양쪽 끝이 지지됩니다. 튜브 끝이 시트를 통과할 수 있도록 미리 정해진 패턴. 튜브 시트를 관통하는 튜브의 끝은 확장되어 제자리에 고정되고 밀봉을 형성합니다. 튜브 구멍 패턴 또는 "피치"는 한 튜브에서 튜브까지의 거리를 변경합니다. 다른 쪽과 튜브의 각도 서로 상대적이고 흐름 방향에 따라 다릅니다. 이를 통해 유체 속도 및 압력 강하를 조작할 수 있으며 효과적인 열 전달을 위해 난류 및 튜브 표면 접촉의 최대량을 제공합니다.

유체 혼합을 방지하는 것이 중요한 경우 이중 튜브 시트를 제공할 수 있습니다. 튜브 시트의 설계는 상당히 정확하고 복잡한 과정입니다. 튜브의 정확한 수를 설정하고 튜브 시트 표면에 균일하게 퍼지도록 구멍 패턴을 계산해야 합니다. 대형 교환기에는 수천 개의 튜브가 정밀하게 계산된 그룹 또는 묶음으로 배열되어 있을 수 있습니다. 요즘 시트 설계 및 생산은 계산을 수행하는 컴퓨터 소프트웨어(예: CAD)와 컴퓨터 수치 제어(CNC) 기계에서 수행되는 튜브 시트 드릴링을 통해 대부분 자동화됩니다. 이 설계에서는 외부 튜브 시트가 쉘 회로 외부에 있으므로 유체가 섞일 가능성이 사실상 제거됩니다. 내부 튜브 시트는 대기로 배출되므로 유체 누출을 쉽게 감지할 수 있습니다. 허베이 haihao 플랜지 공장 드릴링 부서는 전문 드릴링 장비와 작업 팀을 보유하고 있으며 최고의 품질의 튜브 시트를 제공할 수 있습니다.
