맞대기 용접 피팅

정의 및 용도

SN Valve는 전문 제조업체로서 고품질의 맞대기 용접 피팅을 제공하고자 합니다. 맞대기 용접 피팅은 파이프 경로(예: 엘보우) 변경, 파이프 보어(예: 리듀서), 분기(예: 티, 크로스)의 직경을 줄이거나 늘리거나 파이프를 폐쇄하는 데 사용되는 파이프 피팅입니다. (예: 맞대기 용접 캡) 이는 용접으로 배관 시스템에 연결되어 영구적인 누출 방지 배관 연결을 형성합니다.

종류와 모양

맞대기 용접 피팅은 다음을 포함하되 이에 국한되지 않는 다양한 모양과 유형으로 제공됩니다.

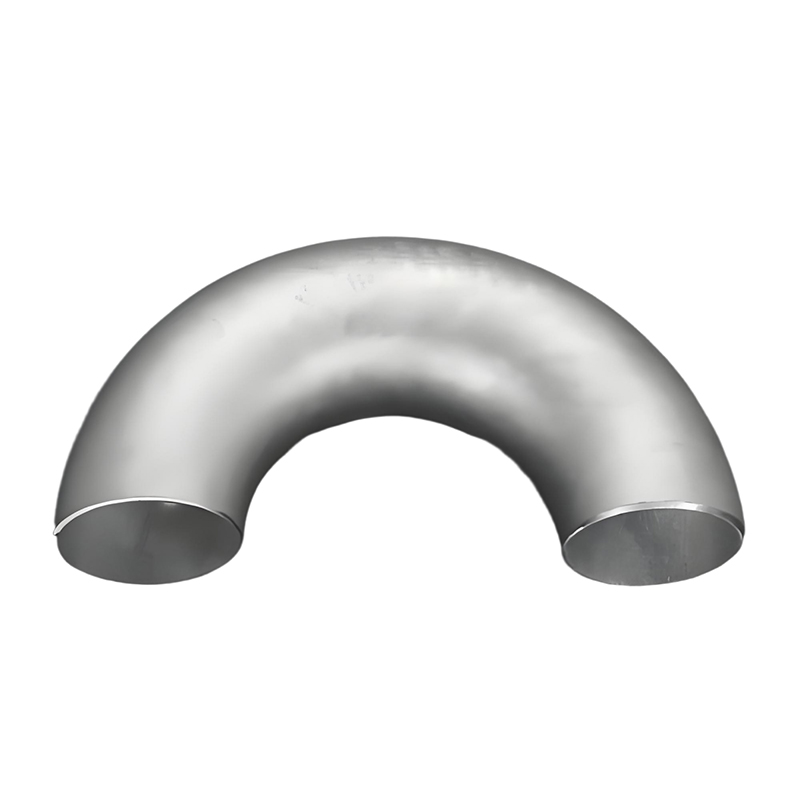

● 벤드(Bend): 파이프라인 시스템에서 물의 방향이나 흐름을 변경하는 데 사용됩니다. 일반적으로 엘보에는 45, 90, 180, 90의 세 가지 유형이 있으며, 90과 180은 긴 반경(LR) 및 짧은 반경(SR)이라고도 합니다. 긴 반경 엘보우 중심 대 면 거리는 공칭 파이프 직경의 1.5배이고, 짧은 반경 엘보우 중심 대 면 거리는 공칭 파이프 직경과 같습니다.

●티(Tee): 메인 파이프에서 다른 파이프로 분기되는 부분입니다. 동일한 직경의 티와 리덕터가 있는 티, 동일한 직경의 티 직경과 주 튜브 직경은 동일하며 리덕터 티 직경은 주 튜브 직경보다 작습니다.

●리덕터: 튜브 직경을 변경하는 데 사용됩니다. 감속기에는 동심 감속기와 편심 감속기의 두 가지 유형이 있습니다. 동심 감속기는 일반적으로 수직 배관에 적용되고, 편심 감속기는 수평 배관에 적용됩니다.

●Tee: Tee가 메인 파이프에서 두 개의 튜브를 연장할 수 있다는 점을 제외하면 Tee와 동일합니다.

●캡: 튜브의 끝부분을 밀봉하는 데 사용됩니다. 캡은 다양한 모양과 크기로 제공되며 다양한 배관 시스템에 적합합니다.

재료 등급 및 크기

맞대기 용접 피팅은 다양한 파이프 시스템에 대해 다양한 등급과 크기로 제공됩니다. 일반적으로 사용되는 재료는 탄소강, 고장력 탄소강, 저합금강, 스테인레스강, 이중 합금 및 Ni 합금입니다. 크기는 2인치부터 48인치(이상)까지 다양하며, 최대 24인치까지 완벽하게 피팅이 완료되고 용접을 통해 더 큰 크기도 가능합니다.

제조 공정

맞대기 용접 파이프 피팅의 제조 공정에는 절단, 가열, 굽힘 및 용접과 같은 다양한 방법이 포함됩니다. 더 작은 직경의 피팅(예: 최대 24인치)의 경우 일반적으로 절단, 가열 및 굽힘을 통해 제작하는 데 무봉제 강철 튜빙이 사용됩니다. 더 큰 크기의 경우 피팅은 용접 파이프 또는 강판을 사용하여 제작됩니다.
