맞대기 용접 90도 LR 엘보

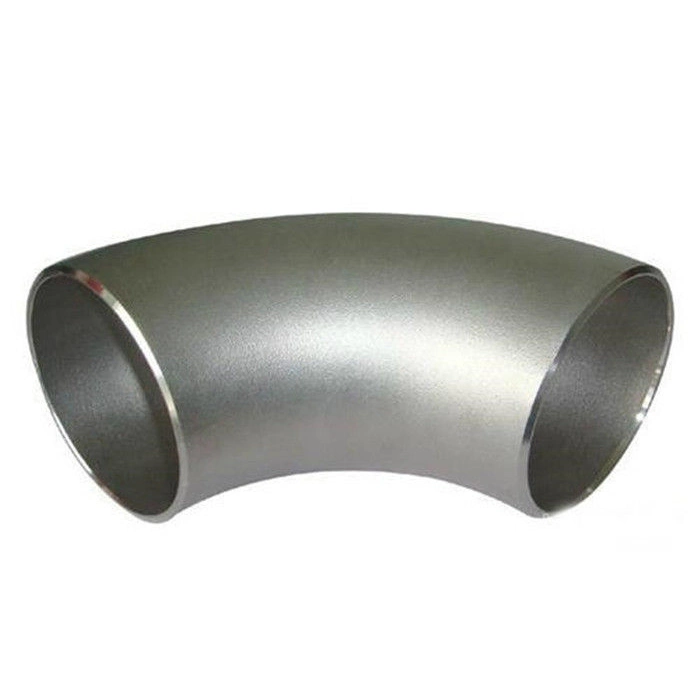

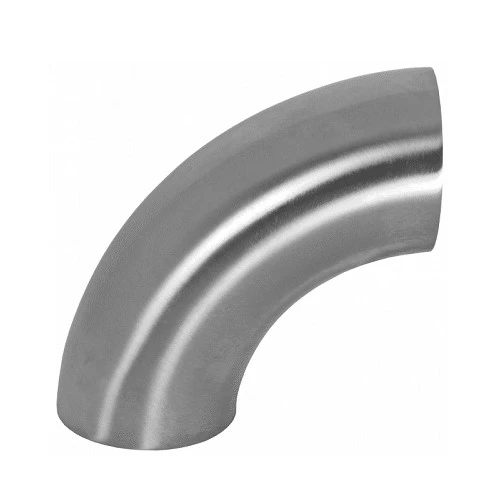

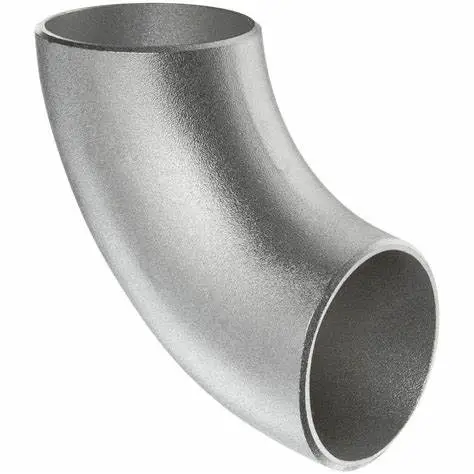

맞대기 용접 90도 lr 엘보 엘보는 90도 굽힘 각도와 긴 굽힘 반경으로 용접하여 파이프에 연결하는 파이프 피팅으로 종종 장 반경 (LR) 엘보라고도합니다. 이 엘보우 디자인은 파이프를 통한 유체 흐름을 보다 원활하게 하여 흐름 저항과 압력 손실을 줄입니다.

크기:

DN10(3/8")	DN15(1/2")	DN20(3/4")	DN25(1")	DN40(1-1/2")
DN50(2")	DN80(3")	DN100(4")	DN125(5")	DN150(6")
DN200(8")	DN250(10")	DN300(12")	DN350(14")	DN400(16")
DN450(18")	DN500(20")	DN550(22")	DN600(24")

맞춤형 크기는 당사에 문의하십시오.

문의 보내기

제품 설명

사양 및 크기

SN 밸브는 다년간의 경험을 바탕으로 맞대기 용접 90도 lr 팔꿈치를 주로 생산하는 중국 제조업체 및 공급 업체입니다. 맞대기 용접 90도 lr 엘보는 다양한 배관 시스템의 요구 사항을 충족하기 위해 다양한 사양과 크기로 제공됩니다. 일반적인 크기 범위에는 DN15~DN2000(1/2'~80')과 같은 다양한 인치 및 밀리미터 크기가 포함되며 SCH 10~SCH 160 및 XXS와 같은 다양한 압력 등급이 포함됩니다. 또한 특정 크기의 팔꿈치는 실제 필요에 따라 맞춤 설정할 수 있습니다.

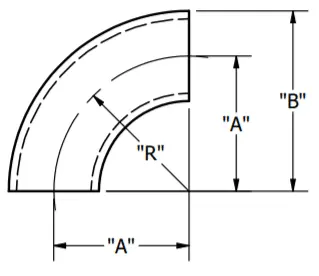

위생적인 크기	부품 번호		A	B	R
위생적인 크기	304	316L	A	B	R
1/2"	2WCL-.50-1-304	2WCL-.50-1-316	0.750	1.000	0.750
1/2"	2WCL-.50L-1-304	2WCL-.50L-1-316	1.125	1.375	1.125
3/4"	2WCL-.75-1-304	2WCL-.75-1-316	1.125	1.500	1.125
1"	2WCL-1-1-304	2WCL-1-1-316	1.500	2.000	1.500
1-1/2"	2WCL-1.5-1-304	2WCL-1.5-1-316	2.250	3.000	2.250
2"	2WCL-2-1-304	2WCL-2-1-316	3.000	4.000	3.000
2-1/2"	2WCL-2.5-1-304	2WCL-2.5-1-316	3.750	5.000	3.750
3"	2WCL-3-1-304	2WCL-3-1-316	4.500	6.000	4.500
4"	2WCL-4-1-304	2WCL-4-1-316	6.000	8.000	6.000
6"	2WCL-6-1-304	2WCL-6-1-316	9.000	12.000	9.000
8"	2WCL-8-1-304	2WCL-8-1-316	12.000	16.000	12.000
10"	2WCL-10-1-304	2WCL-10-1-316	15.000	20.000	15.000
12"	2WCL-12-1-304	2WCL-12-1-316	18.000	24.000	18.000

성능 특징

뛰어난 유체 성능: 긴 반경 설계로 인해 유체가 팔꿈치 내부에서 보다 원활하게 흐르고 와전류와 난류가 감소하여 흐름 저항과 압력 손실이 줄어듭니다.
높은 내압력: 맞대기 용접된 90도 긴 반경 엘보는 엄격한 제조 및 품질 관리를 거쳐 높은 내압력을 가지며 고압 배관 시스템에 적합합니다.
우수한 밀봉 성능: 용접 연결은 엘보우와 파이프라인 사이의 긴밀한 연결을 보장하여 매체 누출을 방지합니다.
설치 및 유지 관리가 용이함: 엘보우의 컴팩트한 구조로 인해 설치가 쉽고 동시에 유지 관리 및 검사가 용이합니다.

핫 태그: 맞대기 용접 90도 LR 팔꿈치, 중국, 공급 업체
