SN Valve에서 중국산 라인 블랭크를 다양하게 만나보세요. ASME B16.48 표준에 따라 적용되는 "라인 블라인드"라고도 알려진 라인 블랭크는 일반적으로 유지 관리 목적으로 파이프의 일부를 격리하는 데 사용됩니다. 업스트림 공정 액체 및 가스가 다운스트림으로 이동하는 능력을 제거하기 위해 일반적으로 씰이 있는 솔리드 디스크를 삽입하여 배관을 격리하는 데 사용되는 다양한 유형의 라인 블랭크가 있습니다. 씰이 파손되더라도 공정 유체가 하류로 이동하는 것은 불가능합니다. 다양한 유형의 줄 공백은 다음과 같습니다.

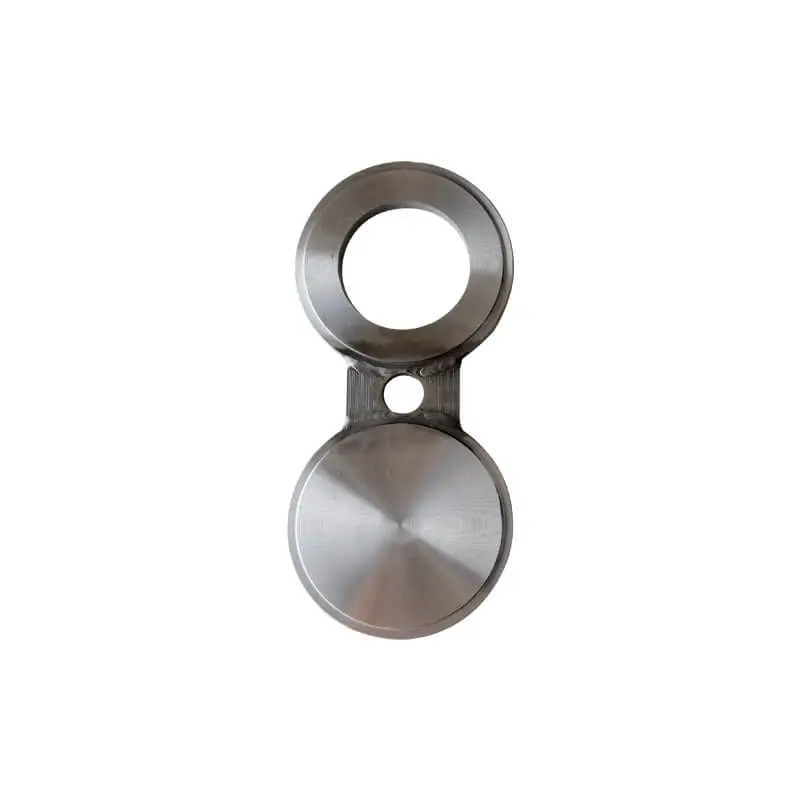

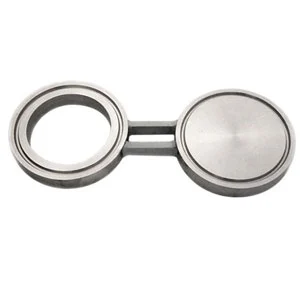

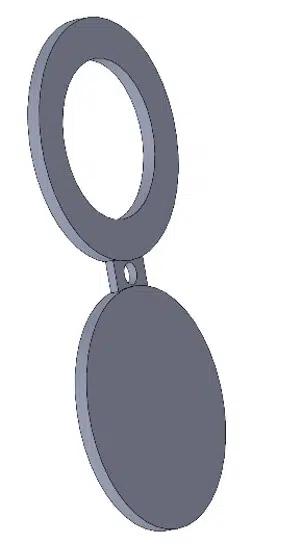

그림-8 공백:이러한 유형의 블라인드에는 분리용 씰이 있는 원형의 단단한 디스크가 있습니다. 솔리드 디스크를 다른 유사한 디스크에 연결하는 타이바도 있지만 내부 직경이 있어 흐름이 제한되지 않습니다. Figure-8은 플랜지의 볼트로 고정되어 있으며 "블라인드"(격리) 또는 "완전 보어" 위치 사이에서 회전할 수 있습니다. 이 블라인드는 "스펙터클 블라인드" 또는 "Figure-8 블랭크"라고도 합니다.

패들 블랭크:이 블라인드는 밀봉된 견고한 원형 디스크입니다. 디스크의 외경에는 핸들이 있어 작업자가 플랜지 사이에 디스크를 삽입하고 배관을 분리할 수 있습니다.

패들 스페이서:이 스페이서는 패들 블랭크와 비슷하지만 흐름이 제한되지 않도록 내경 구멍이 있습니다. 패들 스페이서는 패들 블랭크가 제거될 때 삽입될 수 있도록 플랜지 사이에 압력을 포함하는 간격을 만드는 데 사용됩니다.

정의 및 기능

블라인드 플랜지 또는 파이프 플러그라고도 알려진 파이프라인 블라인드는 파이프라인 입구를 밀봉하는 데 사용되는 중앙에 구멍이 없는 플랜지입니다. 이는 다음을 포함하여 배관 시스템에서 다양한 목적으로 사용됩니다.

●누출 방지: 파이프는 파이프 시스템의 폐쇄단에 설치되어 매체의 누출을 방지하고 생산의 안전을 보장합니다.

●점검 및 수리 : 배관시스템의 유지보수 및 점검과정에서 배관의 일부를 제거하거나 부품교환이 필요한 경우 파이프블라인드로 배관을 막아 다음과 같은 유지보수 및 점검작업을 할 수 있다. 완료.

●라인 청소 및 교체: 파이프는 다양한 종류의 매체를 이송하며, 이송 매체를 교체해야 하는 경우 파이프를 파이프로 막고 매체를 청소하고 교체할 수 있습니다.

●산화 부식 방지: 파이프 시스템의 유지 관리 및 수리 과정에서 부품이 오랫동안 공기 및 매체에 노출되면 산화 부식이 발생하여 파이프라인 시스템 작동에 영향을 미칠 수 있습니다. 파이프 블라인드는 산화 부식을 효과적으로 방지할 수 있습니다.

분류 및 재질

파이프라인 블라인드는 볼트형 블라인드, 클램핑형 블라인드, 펌 블라인드, 특수 목적 블라인드 등 다양한 구조와 기능에 따라 다양한 유형으로 나눌 수 있습니다. 동시에, 다양한 재료에 따라 파이프라인 블라인드는 다양한 유형으로 나눌 수 있으며 일반적인 유형은 다음과 같습니다.

●스테인레스 스틸 블라인드 플레이트: 일반적으로 304, 316, 316L 등으로 만들어집니다. 내열성, 내식성 등의 장점을 가지며 주로 화학 공업, 의약, 식품 분야에서 사용됩니다.

●탄소강 블라인드 플레이트: 일반적으로 Q235, Q345, 20# 및 기타 재료로 만들어지며 고강도, 우수한 내압성 및 기타 특성을 가지며 주로 석유화학, 천연가스, 열 및 기타 분야에 사용됩니다.

●폴리우레탄 블라인드 플레이트: 주로 폴리우레탄 소재로 제작되었으며 방수, 보온, 내마모성 및 기타 특성을 갖추고 있으며 주로 상하수도, 배관 시스템 및 기타 분야에 사용됩니다.

●PVC 블라인드 플레이트: 주로 PVC 재질로 만들어졌으며 산 및 알칼리 저항성, 부식 방지 및 기타 특성을 가지며 주로 산, 알칼리, 염 매체 전송 배관 시스템에 사용됩니다.

선택 및 설치

파이프라인 블라인드를 선택하고 설치할 때 다음 요소를 고려해야 합니다.

●작동 압력 및 온도: 파이프라인 시스템의 작동 압력 및 온도 및 기타 조건에 따라 적절한 블라인드 사양 및 모델을 선택하십시오.

●밀폐: 블라인드 설치 후 누출을 방지하기 위해 블라인드가 잘 밀봉되었는지 확인하십시오.

●안전성: 설치 및 사용 과정에서 블라인드가 안전하고 신뢰할 수 있는지 확인하여 사고를 방지해야 합니다.
