빈 공백과 스페이서

스펙터클 블라인드 (“그림 -8”

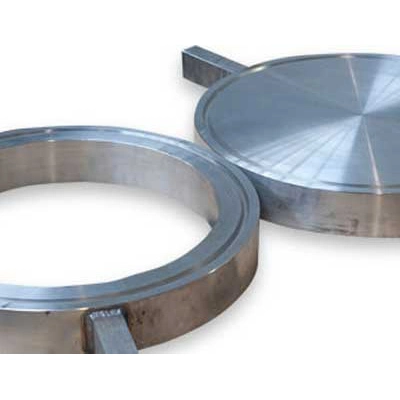

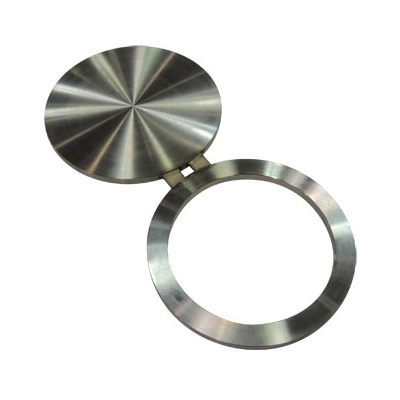

그림 -8 블라인드라고도하는 스펙터클 블라인드는 파이프 잎사귀, 검사 또는 셧다운의 섹션을 분리하기 위해 배관 시스템에 사용되는 안전 장치입니다.

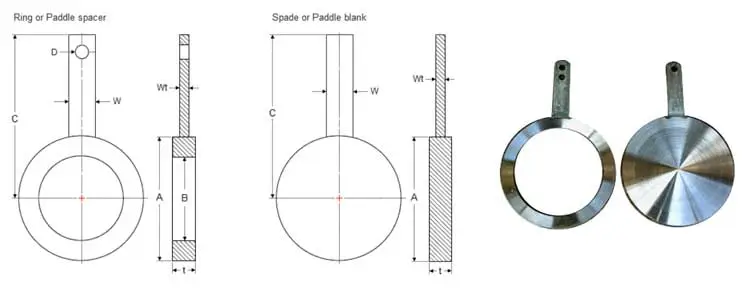

그것은 중간의 작은 부분으로 연결된 두 개의 금속 디스크로 구성되어 한 쌍의 안경이나 fiqure-8과 비슷하므로 이름입니다. 한 디스크는 단단한 판 (블라인드, 다른 하나는 링입니다 (스페이서. 스펙터클 블라인드는 두 플랜지 조인트 사이에 흐름을 완전히 차단하거나) (블라인드 측 사용) 또는 (스페이서 쪽 사용) 통과 할 수 있도록합니다.

기능 및 사용 :

LSOLOTION : Solid Plate lblind)가 파이프 라인에 직면하면 장벽 역할을하여 흐름을 방지하며 Thesection이 완전히 분리되도록합니다. 이는 유지 보수 작업 또는 비상 종료 상황에서 유체가 배관 시스템의 세그먼트를 통과하지 않도록하는 데 중요합니다.

작동 흐름 : 시스템이 정상 작동중인 경우 링 (스페이서 측은 파이프 리갈링 무제한 흐름과 정렬되도록 배치됩니다. 스페이서는 본질적으로 정상 작업 중에 파이프 라인의 일부로 작용합니다.

빠른 전환 : 스펙터클 블라인드의 디자인은 플랜지에서 제거하지 않고도 스펙터클 블라인드를 간단히 회전시켜 열린 Lspacerl과 공급 (블라인드) 위치 사이의 빠르고 쉬운 전환을 가능하게합니다. 이 편의는 작동 모드와 유지 보수 모드 사이를 자주 전환 해야하는 시스템의 효율성을 높입니다.

장점 :

다목적 성 : 스펙터클 블라인드는 석유 및 가스, 화학적 가공 및 파워 생성을 포함한 다양한 산업 응용 분야에 적합합니다. 파이프 라인 분리가 자주 필요합니다.

안전 : 파이프 라인에 물리적 장벽을 제공함으로써 Spectacle Blinds는 유지 보수 중에 안전성을 크게 향상시킵니다.

비용 효율성 : 파이프 라인에서 완전히 제거되지 않고 쉽게 회전 할 수 있으므로 스펙터클 블라인드는 시스템 격리와 관련된 인건비와 인건비를 줄입니다.
