스펙터클 블라인드 플랜지 란 무엇입니까?

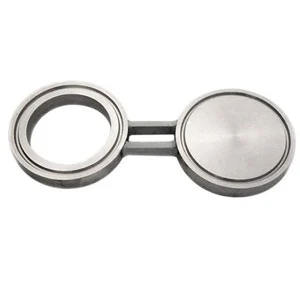

스페이드가 플랜지 사이에 들어가면 유체의 통로를 멈 춥니 다. 그림 8 플랜지로도 알려진 스펙터클 블라인드 플랜지는 단일 결합 또는 링 스페이서로 작동하도록 회전 할 수있는 두 가지의 조합입니다. 이러한 종류의 플랜지는 일반적으로 두 개의 파이프 플랜지 사이에 맞게 절단되는 것보다 일반적으로 금속 조각이며, 일반적으로 2 개의 개스킷 사이에 샌드위치 된 스펙터클 블라인드는 종종 작은 스틸 섹션에 의해 서로 부착 된 두 개의 금속 디스크로 만들어집니다. 샤프는 한 쌍의 안경이나 안경과 유사하므로 스펙터클 블라인드 플랜지라는 이름입니다. 블라인드의 한쪽 끝에는 작동 중에 파이프를 통과하는 흐름을 허용 할 수있는 개구부가 있고 다른 쪽 끝은 유지 보수 중에 흐름을 차단할 수 있습니다. 이들은 일반적으로 프로세스 배관 시스템을 분리하기위한 영구 장치로 설치됩니다.

스펙터클 블라인드 플랜지의 전체 아이디어는 유지 보수 중에 밸브를 통한 밸브를 통한 흐름이나 누출 가능성없이 장비 품목이 올바르게 비워 지도록 확신 할 수 있습니다. 흐름은 다른 장비 품목으로 전환 될 수 있지만 블랭크 주위에 전달되는 것이 아니라 스펙터클 블라인드의 안전 기능을 손상시킬 수 있습니다. 플랜지 볼트를 풀고 블라인드를 스윙하기 전에 흐름이 밸브를 벗고 압력이 완화되어야합니다.

스펙터클 블라인드 플랜지는 플랜지의 유형에 따라 다른 유형의 관절면 (RF 제기 얼굴, FF 평평한 얼굴, RTJ 링 조인트)을 가질 수 있습니다.

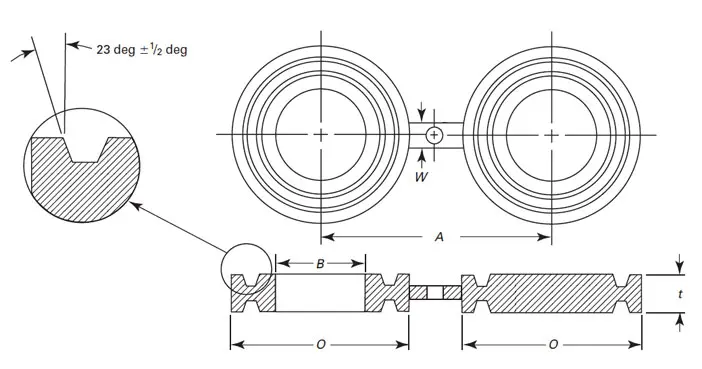

암컷 고리 조인 페이스 (F/RTJ)의 기술 도면 (F/RTJ) 그림 -8 ASME B16.48에 따라 만들어진 블랭크 (스펙터클 블라인드 플랜지). A : 중심선 거리; O : 빈 플랜지의 외경; B : 열린 끝의 내 직경; T : 빈 두께; W : 웹 폭; T : 타이 막대의 두께. 암컷 고리 관절 그루브 치수는 ASME B16.5에 따라야합니다. 타이 바의 구멍 크기 (볼트 간격으로 인해 필요한 경우)는 플랜지 볼트 구멍과 동일해야하며 두 플랜지 사이의 볼트를 방해하지 않도록 위치합니다. 타이 막대 치수 t의 두께는 타이 막대에 대한 영구 변형없이 모든 방향에서 블랭크의 무게를지지 할 수 있어야한다.
