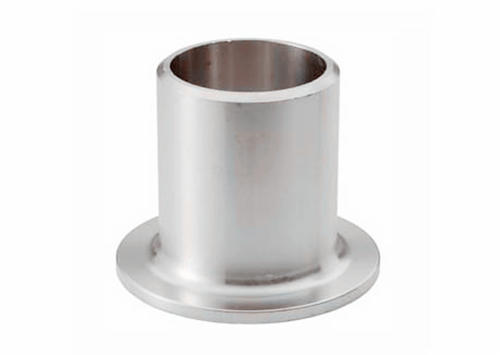

스텁 엔드

고품질 스텁 엔드는 중국 제조업체인 SN Valve에서 제공됩니다. 랩 조인트 스터브 엔드는 회전 백업 플랜지의 지지가 필요할 때 용접 플랜지를 교체하는 데 사용되는 피팅입니다. 그리고 직경이 다른 파이프를 연결하는데 사용되는 표준 및 비표준 ANSI 치수로 공급 가능합니다.

랩 조인트 스터브 끝 특징

열 안정성

긴 기능 수명

높은 기계적 강도

스텁 엔드 유형

스터브 엔드는 A, B, C 세 가지 방식으로 제공됩니다. A형과 B형 스터브 엔드는 엘보우, 티 등 단조 피팅과 유사하며 C형 스터브 엔드는 맞춤형 크기로 제작됩니다.

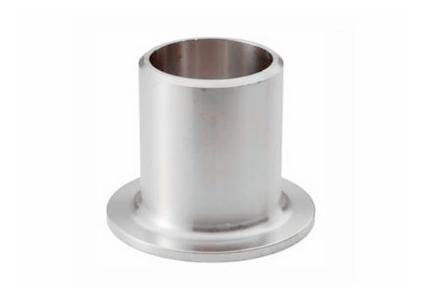

스텁 엔드

랩 조인트 스터브 엔드는 회전 백업 플랜지의 지지가 필요할 때 용접 플랜지를 교체하는 데 사용되는 피팅입니다. 그리고 직경이 다른 파이프를 연결하는데 사용되는 표준 및 비표준 ANSI 치수로 공급 가능합니다.

랩 조인트 스터브 끝 특징

●우수한 밀봉 성능: 플랜지는 정밀 가공되어 매끄럽고 평평한 밀봉 표면을 형성하여 연결부의 밀봉 성능을 효과적으로 향상시킵니다.

●강한 내식성: 고급 소재로 제작되어 내식성이 뛰어나 다양한 미디어 환경에 적합합니다.

●유연한 설치 및 해체: 느슨한 플랜지와 유연하게 일치할 수 있어 설치 및 해체 과정이 쉽고 빠르며 시공 효율성이 향상됩니다.

●다양한 작업 조건에 적응 가능: 다양한 파이프 크기와 압력 수준에 따라 맞춤화할 수 있어 다양한 작업 조건에 적합합니다.

스텁 엔드 유형

스터브 엔드는 A, B, C 세 가지 방식으로 제공됩니다. A형과 B형 스터브 엔드는 엘보우, 티 등 단조 피팅과 유사하며 C형 스터브 엔드는 맞춤형 크기로 제작됩니다.

A형

A형 스터브 엔드는 표준 랩 조인트 플랜지에 사용됩니다. 스터브 끝의 랩 두께는 파이프 벽의 공칭 두께보다 크거나 같습니다. 또한 A형의 외측 코너 반경에는 랩 조인트 플랜지를 수용할 수 있습니다. 안쪽 모서리는 정사각형입니다. 랩에는 일반적으로 가공된 톱니 모양의 면이 있습니다.

B형

유형 B 스터브 끝은 랩 플랜지와 같은 플랜지의 표준 슬립에 사용됩니다. 짧은 끝부분의 랩 두께는 파이프 벽의 공칭 두께보다 크거나 같습니다. 또한 B타입의 외부 코너 반경은 백업 플랜지로 사용할 수 있는 슬립오플랜지를 수용할 수 있을 만큼 작습니다. 내부 모서리는 정사각형입니다. 랩에는 일반적으로 가공된 톱니 모양의 면이 있습니다.

C형

C형 스터브 엔드는 표준 랩 조인트 플랜지 및 슬립 온 플랜지에 사용할 수 있습니다. 랩의 내경에 둥근 모서리를 남기고 플레어됩니다. 필요한 경우 반경을 정사각형에 가깝게 만들 수 있습니다. 랩 두께는 파이프 벽의 75%입니다. 유형 C는 모든 백업 플랜지를 수용할 수 있을 만큼 매우 짧습니다. C형의 랩 조인트는 매끄럽고 기계가 아닙니다.

스텁 엔드 혜택

에이. 준비가 용이함(절단면이 평행하거나 완벽하게 평평할 필요가 없음)

비. 알루미늄과 구리와 같은 두 개의 이종 금속 사이에 형성될 수 있습니다.

기음. 다양한 두께를 수용합니다(더 얇은 부분은 상단에 용접해야 함). 다이어프램 및 포일과 같은 얇은 재료를 연결할 수 있습니다.
