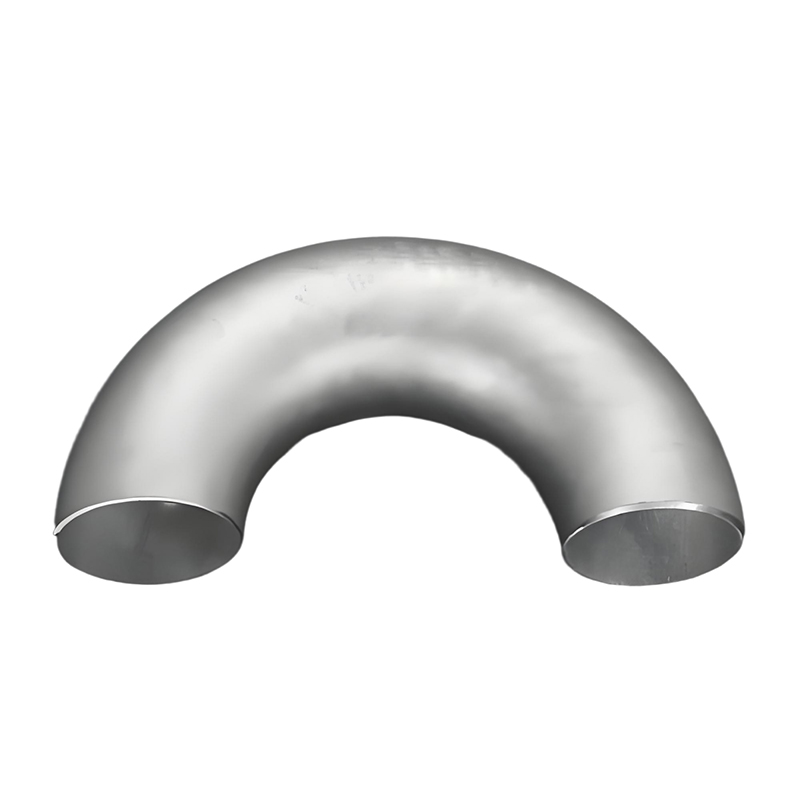

스테인레스 스틸 180 ° 산업 팔꿈치

SN 밸브는 주요 중국 스테인레스 스틸 180 ° 산업 팔꿈치 제조업체입니다.

크기:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1/2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

맞춤형 크기 우리에게 문의하십시오

문의 보내기

제품 설명

크기 : 매끄러운 1/2 ″ -24 ″ (DN15-DN600)
용접 1/2 ″ -64 ″ (DN12-DN1600)

표준 : ASME B16.9,
HT/T21631, MSS SP-43, DIN2605, JISB2313
GB/T12459, GB/T13401, SH3408, HG/T21635

두께 : SCH5-XXS

등급 : TP304L, TP316L, TP310S, TP321, TP904L; DEPLEX S31803/F51, S32750/F53

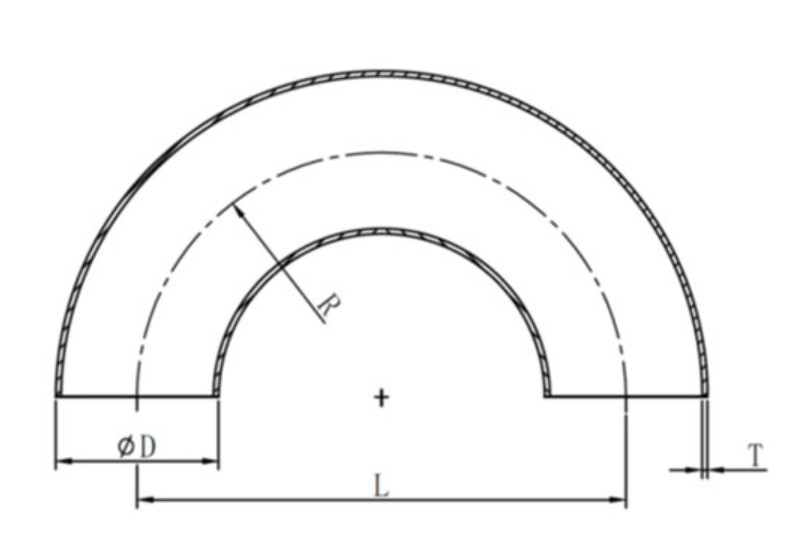

명사 같은 파이프 크기 DN	Bevel의 외부 직경 D		중앙으로 중앙		얼굴로 돌아갑니다
			180 ° 팔꿈치
			P		K
	시리즈 A	시리즈 b	긴 반경	짧은 반경	긴 반경	짧은 반경
15	21.3	18	76	—	48	—
20	26.9	25	76	—	51	—
25	33.7	32	70	51	56	41
32	424	38	95	64	70	52
40	48.3	45	114	76	83	62
50	60.3	57	152	102	106	81
65	76.1 (73)	76	191	127	132	100
80	88.9	89	229	152	159	121
90	101.6	—	267	178	184	140
100	114.3	108	305	203	210	159
125	139.7	133	381	254	202	197
150	168.3	159	457	305	313	237
200	219 1	219	610	406	414	313
250	273.0	273	762	508	518	391
300	323.9	325	914	610	619	467
350	355.6	377	1067	711	711	533
400	406.4	426	1219	813	813	610
450	457.0	478	1372	914	914	686
500	508.0	529	1524	1016	1016	762

스테인레스 스틸의 사양 180 ° 산업 팔꿈치 :

원활한 파이프 설계, 크기 범위 1/2 ~ 24 ", ASME B16.9 표준, 압력 등급은 클래스 150 ~ 2500에 따른 벽 두께.
공정 : 정밀한 콜드 드로잉 형성, 내부 및 외벽의 거울 연마 (RA ≤ 0.8 μm), 중간 잔류 물 감소, 식품 및 제약 산업의 위생 표준에 적합합니다.

성능 장점

높은 강도와 내구성
폐쇄 다이 단조 기술을 채택하여 재료 박리 결함을 제거하고 인장 강도는 550 MPa 이상이며, 항복 강도는 200 MPa이며, 고압 시스템 (PN16 MPa)을 견딜 수 있습니다.

180 ° 굽힘 각도 설계는 유체 조향 효율을 최적화하고 압력 손실을 줄이며 석유 운송 및 화학 반응기 순환 시스템에 적합합니다.
가혹한 환경에 대한 적응성

316L에는 해상 플랫폼, 해수 담수화 및 황화수소 오일 및 가스 파이프 라인에 적합한 몰리브덴 (MO ≥ 2.1%), 구덩이 및 입자 간 부식에 내성이 있습니다.
고온 용액 처리 (1000 ° C 물 담금질)는 오스테 나이트 구조의 안정성을 보장하고 고온 크리프 변형을 피합니다.

설치 및 호환성

용접 (TIG/MIG), 플랜지 연결 또는 스레드 인터페이스 (NPT/BSP)를 지원하며 ANSI, DIN, JIS 등과 같은 다중 국가 표준 파이프 라인 시스템과 호환됩니다.
탄소강 및 합금 강철 물질의 용접과 호환되는 맞춤형 포트 설계 (플랫 및 경사)를 제공합니다.

응용 프로그램 영역

에너지 및 화학 산업 : 정유소의 고압 파이프 라인, LNG 저장 및 운송 구부, 산성 세척 장비 순환 회로.
식품 및 제약 : 파이프 라인의 CIP 청소, 멸균 유체 운송, FDA 인증을 준수하는 표면 전해 연마.
선박 및 원자력 : PED 2014/68/EU에 의해 인증 된 해수 냉각 시스템, 핵 등급 파이프 라인의 지진지지 구조.

품질 관리 및 인증

테스트 표준 : 용접 솔기에 다공성이나 균열이 없도록하기위한 100% 방사선 테스트 (RT) 및 초음파 테스트 (UT); 정수압 테스트는 작업 압력의 1.5 배에 도달합니다.
인증 문서 : EN 10204 3.1 자료 보고서, ISO 9001 품질 시스템 인증서 제공 및 지원 타사 검사 지원
