스테인레스 스틸 45 ° 산업 팔꿈치

SN 밸브는 주요 중국 스테인리스 스틸 45 ° 산업 팔꿈치 제조업체입니다.

크기:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1/2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

맞춤형 크기 우리에게 문의하십시오

문의 보내기

제품 설명

크기 : 매끄러운 1/2 ″ -24 ″ (DN15-DN600)
용접 1/2 ″ -64 ″ (DN12-DN1600)

표준 : ASME B16.9,
HT/T21631, MSS SP-43, DIN2605, JISB2313
GB/T12459, GB/T13401, SH3408, HG/T21635

두께 : SCH5-XXS

등급 : TP304L, TP316L, TP310S, TP321, TP904L; DEPLEX S31803/F51, S32750/F53

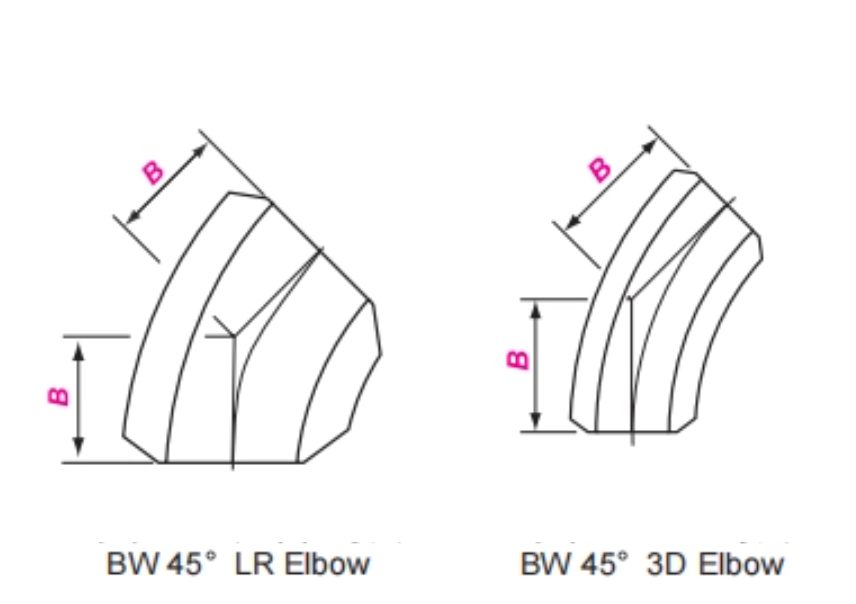

공칭 크기		Bevel의 외부 직경	종료 중심
공칭 크기		Bevel의 외부 직경	45 ° 팔꿈치
DN	NPS	의	B
DN	NPS	의	LR	3d
15	1/2	21.3	16	-
20	3/4	26.7	19	24
25	1	33.4	22	31
32	1¼	42.2	25	39
40	1½	48.3	29	47
50	2	60.3	35	63
65	2½	73.0	44	79
80	3	88.9	51	95
90	3½	101.6	57	111
100	4	114.3	64	127
125	5	141.3	79	157
150	6	168.3	95	189
200	8	219.1	127	252
250	10	273.0	159	316
300	12	323.8	190	378
350	14	355.6	222	441
400	16	406.4	254	505
450	18	457.0	286	568
500	20	508.0	318	632
550	22	559.0	343	694
600	24	610.0	381	757
650	26	660.0	406	821
700	28	711.0	438	883
750	30	762.0	470	964
800	32	813.0	502	1010
850	34	864.0	533	1073
900	36	914.0	565	1135
950	38	965.0	600	1200
1000	40	1016.0	632	1264
1050	42	1067.0	660	1326
1100	44	1118.0	695	1389
1150	46	1168.0	727	1453
1200	48	1219.0	759	1516

스테인레스 스틸의 사양 45 ° 산업 팔꿈치 :

원활한/용접 공정, 크기 1/2 "-48", 곡률 반경 1.5D/3D, 압력 클래스 150-2500 (ASME B16.9).
공정 : 콜드 형성+용액 어닐링, 내벽 RA ≤ 1.6 μm, 외벽 샌드 블라스팅 또는 전해 연마 (선택적 EP/BA 표면).

성능 장점

유체 효율 최적화 : 45 ° 회전은 장거리 오일/가스 파이프 라인에 적합한 난류 및 압력 손실 (90 ° 팔꿈치 *에 비해 40% 감소)을 감소시킵니다.
공간 적응성 : 비 직각 조향 요구 사항을 충족시키기위한 소형 설계, 선박 엔진 룸 및 화학 플랜트의 밀도가 높은 파이프 라인 레이아웃에 적합합니다.
지진 성능 : 지진 구역 시설에 적합한 MSS SP-117주기 피로 테스트 (균열없이 5000 회 이상).

일반적인 응용 프로그램

정유소에서 촉매 균열 장치의 조향 파이프
반도체 공장을위한 매우 순수한 물 전달 시스템
압축 공기 파이프 라인 네트워크의 에너지 절약 개조
