스테인레스 스틸 90 ° 산업 팔꿈치

SN 밸브는 주요 중국 스테인리스 스틸 90 ° 산업 팔꿈치 제조업체입니다.

크기:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1/2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

맞춤형 크기 우리에게 문의하십시오

문의 보내기

제품 설명

크기 : 매끄러운 1/2 ″ -24 ″ (DN15-DN600)
용접 1/2 ″ -64 ″ (DN12-DN1600)

표준 : ASME B16.9,
HT/T21631, MSS SP-43, DIN2605, JISB2313
GB/T12459, GB/T13401, SH3408, HG/T21635

두께 : SCH5-XXS

등급 : TP304L, TP316L, TP310S, TP321, TP904L; DEPLEX S31803/F51, S32750/F53

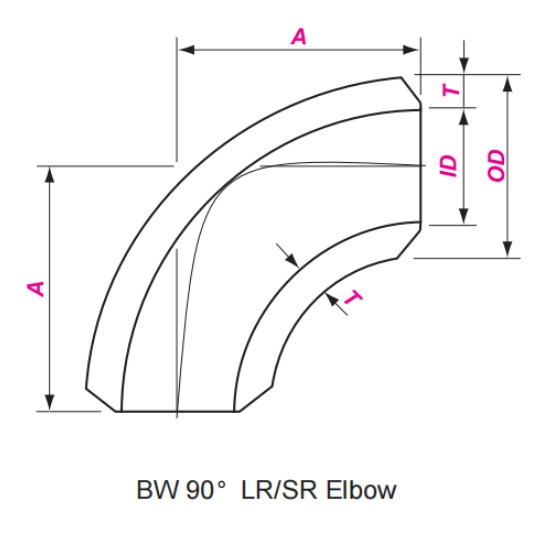

공칭 크기		Bevel의 외부 직경	종료 중심
공칭 크기			90 ° 팔꿈치
DN	NPS	의	A
DN	NPS	의	LR	SR
15	1/2	21.3	38	-
20	3/4	26.7	38	-
25	1	33.4	38	25
32	1 1/4	42.2	48	32
40	1 1/2	48.3	57	38
50	2	60.3	76	51
65	2 1/2	73.0	95	64
80	3	88.9	114	76
90	3 1/2	101.6	133	89
100	4	114.3	152	102
125	5	141.3	190	127
150	6	168.3	229	152
200	8	219.1	305	203
250	10	273.0	381	254
300	12	323.8	457	305
350	14	355.6	533	356
400	16	406.4	610	406
450	18	457.0	686	457
500	20	508.0	762	508
550	22	559.0	838	559
600	24	610.0	914	610
650	26	660.0	991	660
700	28	711.0	1067	711
750	30	762.0	1143	762
800	32	813.0	1219	813
850	34	864.0	1295	864
900	36	914.0	1372	914
950	38	965.0	1448	965
1000	40	1016.0	1524	1016
1050	42	1067.0	1600	1067
1100	44	1118.0	1676	1118
1150	46	1168.0	1753	1168
1200	48	1219.0	1829	1219
1300	52	1321.0	1981	1321
1400	56	1422.0	2134	1422
1500	60	1524.0	2286	1524
1600	64	1626.0	2438	1626
1700	68	1727.0	2591	1727
1800	72	1829.0	2743	1829
1900	76	1930.0	2896	1930
2000	80	2032.0	3048	2032

스테인레스 스틸의 사양 90 ° 산업 팔꿈치 :

ISO 4144 화학적 호환성 표준에 따라 짧은 반경 (SR) 1D/긴 반경 (LR) 1.5D, 벽 두께 오차 ± 10%.
프로세스 : 용접 계수가 1.0 인 핫 프레스 및 로컬 담금질, 실시간 X- 레이 이미징 (RTR) 온라인 탐지를 지원합니다.

성능 장점

직각 조향 정밀도 : 1D 짧은 반경은 70% 설치 공간을 절약하고 모듈 식 장비 (예 : LNG Pry 스테이션)에 적합합니다.
극단적 인 작업 조건 적응 : 보일러 연도 가스 스티어링에 사용되는 310S 물질 항산화 피부 필링 (300 사이클의 열 하중에 대해 테스트 됨).
다중 표준 호환성 : ASME/EN/JIS 플랜지 홀 간격을 지원하고 자동 용접 기계와 일치하도록 홈 (37 °, 45 °)으로 사전 제작할 수 있습니다.

일반적인 응용 프로그램

화력 발전소에서 SCR 디 니트레이션 시스템의 직각 연도
바이오 제약 발효 탱크의 CIP 역류 파이프 라인
리튬 배터리 재료 산 침출 워크숍에서 고도로 부식성 매체의 운송
일반적인 품질 관리 및 전달
테스트 : 100% 에디 전류 테스트 (ET)+경도 테스트 (HRB ≤ 90), ASTM E290 굽힘 테스트 준수.
