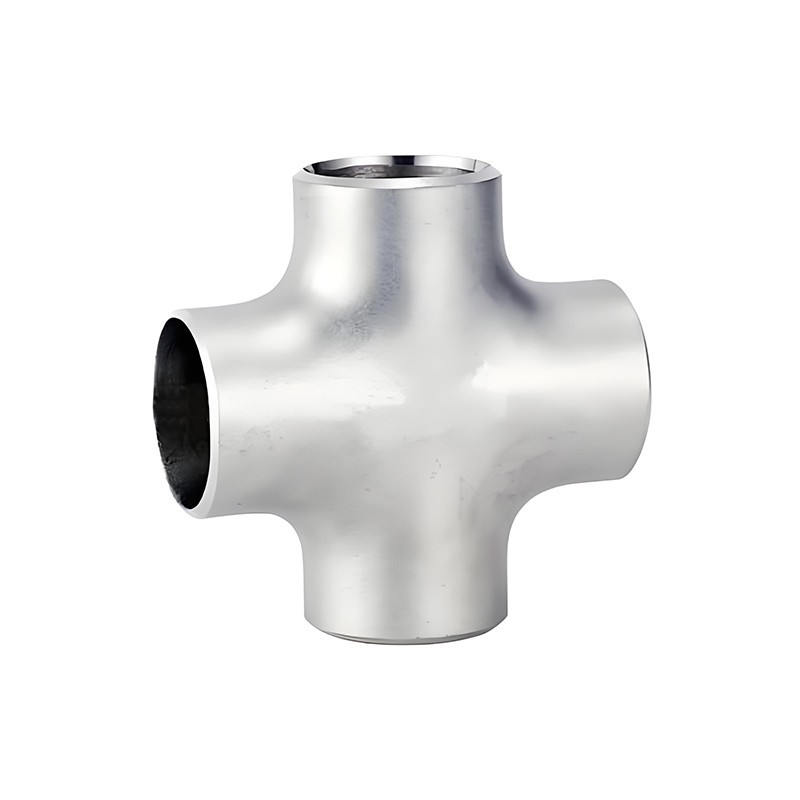

스테인레스 스틸 동심원 크로스

4 방향 파이프 커넥터로도 알려진 스테인레스 스틸 동심원 크로스는 배관 시스템의 4 방향에 걸쳐 유체 흐름을 분할하거나 결합하도록 설계된 정밀 엔지니어링 구성 요소입니다. 고급 304, 316 또는 316L 스테인리스 스틸로 제작 된이 피팅은 부식성, 고압 및 극한 온도 환경에서 뛰어나므로 석유 및 가스, 화학적 가공, HVAC 및 수처리와 같은 산업에 이상적입니다.

크기:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1/2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

맞춤형 크기 우리에게 문의하십시오

문의 보내기

제품 설명

제품 이름 : 스테인레스 스틸 동심원 크로스
크기 : 매끄러운 1/2 ″ -24 ″ (DN15-DN600)
용접 1/2 ″ -64 ″ (DN12-DN1600)
표준 : ASME B16.9,
HT/T21631, MSS SP-43, DIN2605, JISB2313
GB/T12459, GB/T13401, SH3408, HG/T21635
두께 : SCH5-XXS
등급 : TP304L, TP316L, TP310S, TP321, TP904L; DEPLEX S31803/F51, S32750/F53

주요 기능 :

강력한 구조 : 원활하거나 용접 된 설계는 SCH 160까지의 압력 하에서 누출 방지 성능을 보장합니다.
부식 저항성 : 크롬-니켈 합금 조성물은 산, 염화물 및 산화를 견딜 수 있습니다.
다목적 구성 : 동일한 십자가 (모든 포트 동일한 크기) 또는 크로스 감소 (혼합 직경)를 선택하십시오.
위생 마감 : 연마 된 표면 (RA ≤0.8μm)은 식품, 제약 및 생명 공학 응용 프로그램에 대한 위생 표준을 충족합니다.
온도 범위 : 극저온 또는 고열 시스템에 적합한 -196 ° C ~ 870 ° C의 안정적인 성능.

응용 프로그램 :

복잡한 파이프 라인 네트워크에 유체를 분배합니다.
화학 식물의 계측 라인을 연결합니다.
공기/물 흐름 관리를위한 HVAC 시스템.
유제품, 음료 및 제약 생산의 위생 시스템.
ASTM A403, ASME B16.11 및 DIN 2615 표준을 준수합니다. 사용 가능한 맞춤형 크기 및 재료 등급.

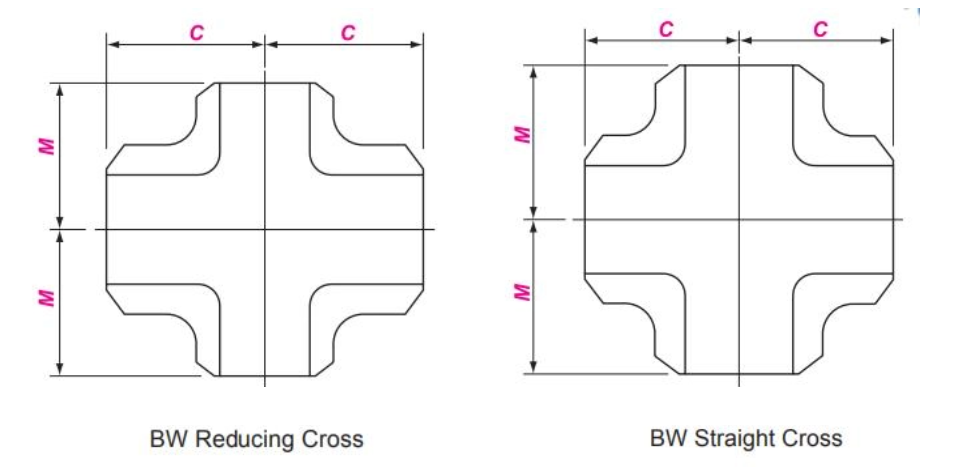

공칭 크기		Bevel의 외부 직경	종료 중심
공칭 크기		Bevel의 외부 직경	종료 중심
DN	NPS	의	C	M
15	1/2	21.3	25	25
20	3/4	26.7	29	29
25	1	33.4	38	38
32	1.1/4	42.2	48	48
40	1.1/2	48.3	57	57
50	2	60.3	64	64
65	2.1/2	73.0	76	76
80	3	88.9	86	86
90	3.1/2	101.6	95	95
100	4	114.3	105	105
125	5	141.3	124	124
150	6	168.3	143	143
200	8	219.1	178	178
250	10	273.0	216	216
300	12	323.8	254	254
350	14	355.6	279	279
400	16	406.4	305	305
450	18	457.0	343	343
500	20	508.0	381	381
550	22	559.0	419	419
600	24	610.0	432	432
650	26	660.0	495	495
700	28	711.0	521	521
750	30	762.0	559	559
800	32	813.0	597	597
850	34	864.0	635	635
900	36	914.0	673	673
950	38	965.0	711	711
1000	40	1016.0	749	749
1050	42	1067.0	762	762
1100	44	1118.0	813	813
1150	46	1168.0	851	851
1200	48	1219.0	889	889
1300	52	1321.0	965	965
1400	56	1422.0	1041	1041
1500	60	1524.0	1118	1118
1600	64	1626.0	1194	1194
1700	68	1727.0	1270	1270
1800	72	1829.0	1320	1320
1900	76	1930.0	1422	1422
2000	80	2032.0	1499	1499
