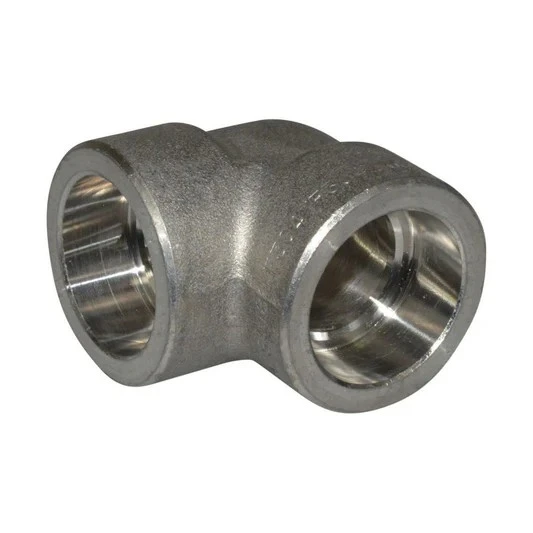

소켓 용접 90도 엘보

SN 밸브는 중국 최고의 소켓 용접 90도 엘보 제조업체입니다. 소켓 용접 90도 엘보는 파이프라인 연결에서 유체 전달 방향을 변경하여 유체가 직각으로 회전할 수 있는 역할을 합니다. 한쪽 끝에 소켓이 있고 다른 쪽 끝은 파이프라인의 외경과 일치하여 용접을 위해 메인 파이프에 삽입되도록 설계되었습니다. 소켓 용접 90도 팔꿈치는 주로 작은 직경, 고압 배관 시스템에 사용됩니다. 특히 석유, 화학, 전력 및 기타 압력 산업과 같은 경우의 누출 위험 및 고강도 요구 사항을 엄격하게 제어해야 할 필요성이 있는 경우에 사용됩니다. 배관 시스템.

크기:

DN10(3/8")	DN15(1/2")	DN20(3/4")	DN25(1")	DN40(1-1/2")
DN50(2")	DN80(3")	DN100(4")	DN125(5")	DN150(6")
DN200(8")	DN250(10")	DN300(12")	DN350(14")	DN400(16")
DN450(18")	DN500(20")	DN550(22")	DN600(24")

맞춤형 크기는 당사에 문의하십시오.

문의 보내기

제품 설명

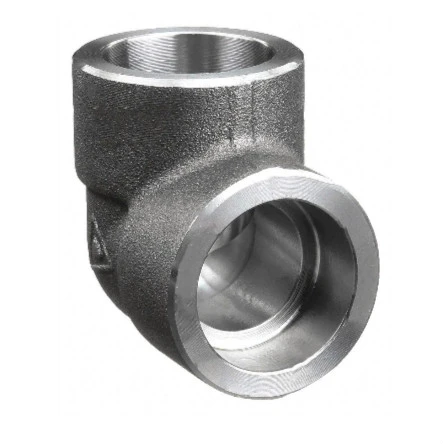

구조적 특징

소켓 설계: 소켓 90도 엘보우의 내벽은 일반적으로 파이프 삽입 후 양호한 용접 인터페이스를 형성하고 응력 집중을 줄이기 위해 모따기 또는 둥근 전환으로 설계됩니다.
재료 선택: 소켓 용접 90도 팔꿈치는 일반적으로 실제 작업 조건에 따라 탄소강, 합금강, 스테인레스강 및 기타 재료로 만들어져 내식성, 강도 및 서비스 수명을 보장하기 위해 적절한 재료 등급을 선택합니다. 필요합니다.
연결: 소켓 용접 기술은 서로 단단히 용접된 두 개의 맞대기 용접을 통해 팔꿈치의 팔꿈치 소켓 부분을 주 파이프라인에 연결하는 데 사용됩니다.

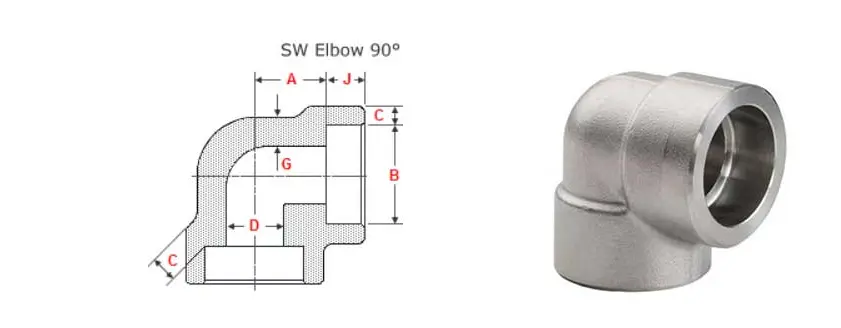

NPS	소켓 구경	깊이 소켓	구경 거기	소켓 WT	몸 WT
NPS	B	J	D	C	G
1/2	21.95 21.70	10	16.6 15	4.65 4.10	3.75
3/4	27.30 27.05	13	21.7 20.2	4.90 4.25	3.90
1	34.05 33.80	13	27.4 25.9	5.70 5.00	4.55
1.1/4	42.80 42.55	13	35.8 34.3	6.05 5.30	4.85
1.1/2	48.90 48.65	13	41.7 40.1	6.35 5.55	5.10
2	61.35 61.10	16	53.5 51.7	6.95 6.05	5.55
2.1/2	74.20 73.80	16	64.2 61.2	8.75 7.65	7.00
3	90.15 89.80	16	79.5 46.4	9.50 8.30	7.60
4	115.80 115.45	19

제조 표준 및 분류

소켓 용접 90도 엘보우의 제조는 일반적으로 CJ/T 321-2010, ASME B16.11, HG/T 21634-1996과 같은 일련의 표준을 참조합니다. 동시에 비표준 가공을 위해 도면에 따라 제조할 수도 있습니다. 또한 소켓 용접 90도 엘보우도 압력 수준에 따라 3000, 6000, 9000 등과 같이 분류되며 다양한 작업 조건에 따라 다양한 수준이 적합합니다.

크기 및 무게

소켓 용접 90도 엘보우의 치수에는 외경, 내경, 벽 두께, 중심에서 끝면까지의 거리 등이 포함됩니다. 이러한 치수는 일반적으로 해당 제조 표준에 따라 엄격하게 설계 및 제조됩니다. 동시에 팔꿈치의 무게는 재질, 벽 두께, 크기 및 기타 요인에 따라 달라집니다. 소켓 용접 90도 엘보우의 무게는 특정 크기에 따라 몇 온스에서 몇 파운드까지 다양할 수 있습니다.
