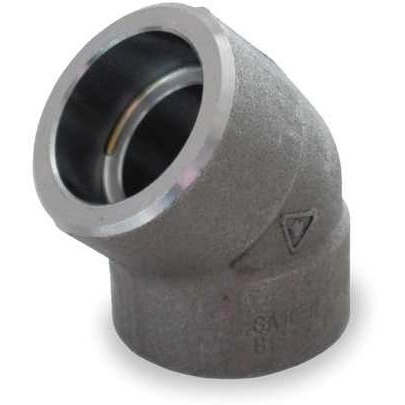

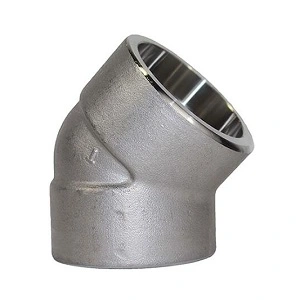

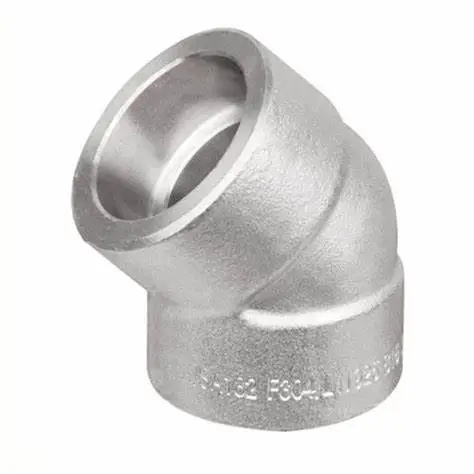

소켓 용접 45도 엘보

소켓 용접 45도 엘보는 주로 배관 시스템에서 유체 전달 방향을 45도 각도로 회전시켜 변경하는 데 사용됩니다. 한쪽 끝에 소켓이 있고 다른 쪽 끝이 파이프라인과 일치하는 외경으로 설계되어 용접을 위해 메인 파이프라인에 쉽게 삽입할 수 있습니다. 이 엘보는 일반적으로 석유, 화학, 전력 및 압력 배관 시스템의 기타 산업과 같은 작은 직경의 고압 배관 시스템에 사용되어 변속기 과정의 유체가 부드럽고 안전한지 확인합니다.

크기:

DN10(3/8")	DN15(1/2")	DN20(3/4")	DN25(1")	DN40(1-1/2")
DN50(2")	DN80(3")	DN100(4")	DN125(5")	DN150(6")
DN200(8")	DN250(10")	DN300(12")	DN350(14")	DN400(16")
DN450(18")	DN500(20")	DN550(22")	DN600(24")

맞춤형 크기는 당사에 문의하십시오.

문의 보내기

제품 설명

구조적 특징

소켓 디자인: 소켓 용접 45도 엘보우의 소켓 부분은 매끄러운 내벽으로 합리적으로 설계되어 파이프 삽입이 쉽고 좋은 용접 인터페이스를 형성합니다.
재료 선택: 엘보는 일반적으로 내식성, 강도 및 서비스 수명을 보장하기 위해 고품질 탄소강, 합금강 또는 스테인레스강으로 만들어집니다.
연결: 소켓 용접 기술을 통해 엘보우의 소켓 부분을 주 파이프라인에 삽입한 다음 용접하여 견고하고 밀봉된 연결을 보장합니다.

제조 표준 및 분류

소켓 용접 45도 엘보우의 제조는 일반적으로 ASME B16.11, GB/T 14383 등과 같은 일련의 국제 또는 산업 표준을 따릅니다. 이러한 표준은 엘보우의 크기, 재료, 제조 공정 및 기타 요구 사항을 지정합니다. 동시에 팔꿈치는 다양한 작업 조건의 요구를 충족시키기 위해 3000, 6000, 9000 등과 같은 압력 수준에 따라 분류됩니다.

크기 및 사양

소켓 용접 45도 엘보는 다양한 크기로 제공되며 일반적으로 1/8″4″(DN6DN100)과 같은 사양을 포괄합니다. 부드럽고 효율적인 유체 전달을 보장하기 위해 다양한 크기의 엘보우가 다양한 직경의 배관 시스템에 적합합니다. 한편, 벽 두께, 엘보 중심에서 끝면까지의 거리 등의 매개변수도 사양에 따라 다릅니다.
