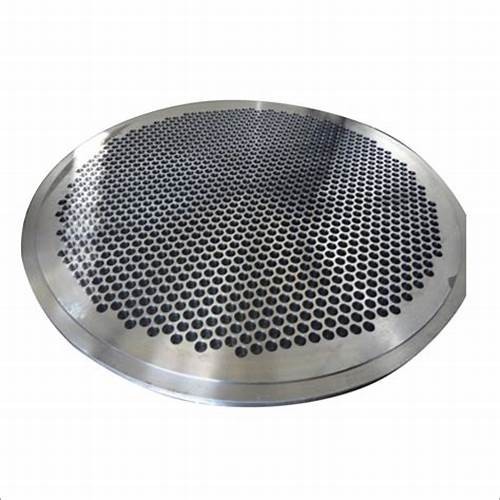

열교환기, 보일러, 여과시스템 등 복잡한 시스템에서는튜브 시트효율성, 안전성, 서비스 수명을 결정하는 필수 구성 요소입니다. 종종 이러한 시스템의 중추로 설명되는 튜브 시트는 정밀하게 가공된 시트로 일반적으로 둥근 모양이며 튜브를 지지, 분리 및 밀봉하는 정밀하게 정렬된 구멍이 뚫려 있습니다. 중국의 선도적인 제조업체로서,SN 밸브고급 엔지니어링을 전문으로 하며 가장 엄격한 산업 표준을 충족하는 고품질 튜브 시트를 생산합니다.
A 튜브 시트격벽 역할을 하는 중요한 구조 요소로, 쉘 내에 수백 또는 수천 개의 튜브를 고정합니다. 주요 기능은 다음과 같습니다:
지지대: 튜브 사이의 정확한 정렬과 간격을 유지하여 작동 응력 하에서 진동과 처짐을 방지합니다.
격리: 서로 다른 두 유체 흐름(하나는 튜브에 흐르고 다른 하나는 쉘에 흐르며) 사이에 장벽을 만들어 서로 섞이지 않도록 합니다.
밀봉: 튜브는 기계적 팽창이나 용접을 통해 튜브 시트 구멍에 연결되어 높은 압력과 온도 차이를 견딜 수 있는 견고한 밀봉을 만듭니다. 부식 저항성: 튜브 시트는 부식 방지 합금으로 도금될 수 있어 견고한 합금 플레이트를 구입하지 않고도 탁월한 보호 기능을 제공하여 상당한 비용 절감과 성능 향상을 가져옵니다.
튜브시트의 설계 및 제조 정밀도는 열 효율, 압력 강하 및 전체 장치의 전반적인 신뢰성에 직접적인 영향을 미칩니다.
제약, 식품 및 음료 또는 화학 처리와 같이 유체 교차 오염을 절대적으로 방지하는 것이 중요한 응용 분야의 경우 이중 튜브시트 설계를 적극 권장합니다.
작동 방식: 이 디자인은 튜브 번들의 각 끝에 두 개의 별도 튜브 시트가 있으며 그 사이에 작은 간격이 있습니다.
외부 튜브시트는 쉘 압력 경계 외부에 있습니다.
내부 튜브시트는 쉘 내의 주요 구조 구성요소입니다.
누출 감지: 두 튜브시트 사이의 공간이 대기로 배출됩니다. 쉘이나 튜브 측에서 누출이 발생하면 외부로 직접 배출되어 즉각적인 시각적 감지가 가능하고 두 공정 유체의 혼합을 방지합니다.
안전성: 이 설계는 위험한 유체 혼합의 위험을 사실상 제거하여 제품 순도와 작동 안전성을 보장합니다.
~에SN 밸브Haihao 플랜지 공장 드릴링 부서는 전체 열 시스템의 신뢰성이 핵심 구성 요소의 품질에 달려 있다는 것을 알고 있습니다. 정밀 엔지니어링, 엄격한 품질 보증 및 우수한 재료 사용에 대한 당사의 노력은 당사가 제공하는 모든 튜브 시트가 최고의 성능과 지속적인 서비스를 위해 제작되도록 보장합니다.
우리는 세심한 설계를 위한 고급 CAD 소프트웨어와 완벽한 실행을 위한 CNC 기계를 활용하여 패턴, 피치 및 공차가 정확함을 보장합니다. 당사의 전문 드릴링 팀과 장비가 귀하의 프로젝트에 필요한 견고한 고품질 튜브 시트 솔루션을 제공하도록 하십시오.
