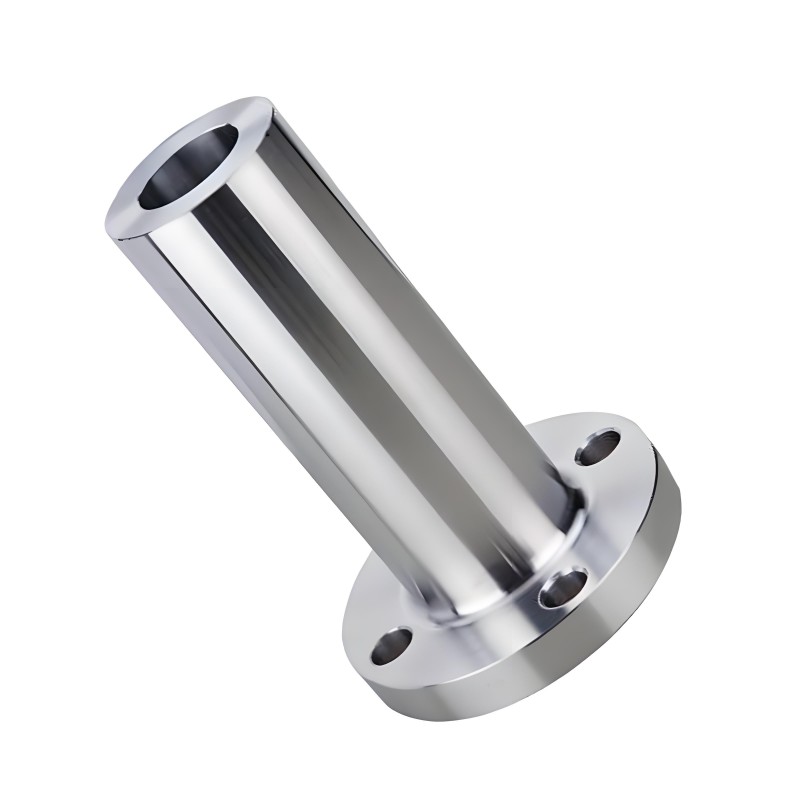

긴 용접 넥 플랜지

LWN(Long Weld Neck Flange)은 목이 있는 맞대기 용접 플랜지의 확장된 형태로, 목 높이가 일반 맞대기 용접 플랜지보다 상당히 높습니다. 넥은 일반적으로 직선형 원통형으로 설계되며 높이는 공칭 직경(DN)에 따라 조정됩니다. DN ≤ 100일 때 넥 높이는 229mm, DN>100일 때 305mm입니다. 목벽의 두께는 점차적으로 파이프 벽의 두께로 전환되어 응력 분포를 효과적으로 개선하고 플랜지의 강성과 지지력을 향상시켜 고압, 고온 및 빈번한 온도 변화가 있는 작업 조건에 적합합니다.

크기:

DN10(3/8")	DN15(1/2")	DN20(3/4")	DN25(1")	DN40(1-1/2")
DN50(2")	DN80(3")	DN100(4")	DN125(5")	DN150(6")
DN200(8")	DN250(10")	DN300(12")	DN350(14")	DN400(16")
DN450(18")	DN500(20")	DN550(22")	DN600(24")

맞춤형 크기는 당사에 문의하십시오.

문의 보내기

제품 설명

제조 표준 및 재료

생산 공정: 플랜지의 밀도와 치수 정확도를 보장하기 위해 고정밀 CNC 선반 가공과 결합된 일체형 단조 또는 금형 단조 공정이 사용됩니다.
재료 선택: 일반적인 재료에는 탄소강, 스테인레스강(예: 304/316L), 합금강 및 이중강(예: 2205)이 포함됩니다. 특수한 작업 조건의 경우 Hastelloy 또는 티타늄 합금 재료를 사용할 수도 있습니다.
생산 공정: 플랜지의 밀도와 치수 정확도를 보장하기 위해 고정밀 CNC 선반 가공과 결합된 일체형 단조 또는 금형 단조 공정이 사용됩니다.

응용 분야

긴 용접 넥 플랜지는 일반적으로 다음과 같은 시나리오에서 사용됩니다.
에너지 및 화학 산업: 석유 정제 고압 파이프라인, LNG 저장 및 운송 시스템, 산세 장비 순환 루프.
전기 및 원자력: 원자력 발전소용 초고압 송전 강관 타워 및 냉각 시스템은 1급 용접 심 표준을 충족해야 합니다.
선박 및 의약품: 해수 냉각 시스템, 멸균 유체 공급, 위생 요구 사항을 충족하기 위해 표면을 Ra ≤ 0.8μm로 연마했습니다.
일반 산업: 고온 보일러, 압력 용기 및 반복 하중을 위한 파이프라인 연결.

생산공정 및 용접기술

용접 방법:
수동 가스 차폐 용접(GTAW/SMAW): 소형 플랜지 또는 복잡한 작업 조건의 루트 용접에 사용됩니다.
자동 서브머지드 아크 용접(SAW): 루트 청소가 필요 없는 대구경 플랜지의 양면 침투 용접에 적합하며 높은 효율과 98%의 용접 적격률로 용접됩니다.
자동 서브머지드 아크 용접(SAW): 루트 청소가 필요 없는 대구경 플랜지의 양면 침투 용접에 적합하며 높은 효율과 98%의 용접 적격률로 용접됩니다.
품질 관리: 100% X선(RT) 및 초음파(UT) 검사, 작동 압력의 최대 1.5배에 달하는 정수압 테스트, 재료는 EN 10204 3.1에 따라 인증되어야 합니다.

장점과 단점 분석

장점:
높은 하중 지지력: 넥 구조는 응력을 분산시키고 누출 위험을 줄이며 PN16MPa 이상의 고압 시스템에 적합합니다.
쉬운 설치: 현장 용접으로 용접 이음새 검사 과정이 필요 없으며 특히 공간이 제한된 모듈식 장비에 적합합니다.
응용 분야
높은 비용: 용접 작업량이 크고, 용접봉 소비량이 많고, 가공 주기가 길다.
약한 피로 저항: 잦은 굽힘이나 급격한 온도 변화가 있는 파이프라인에는 권장되지 않습니다.

핫 태그: 긴 용접 넥 플랜지, 중국, 제조업체, 공급업체, 공장

관련 카테고리

문의 보내기

연락처 정보



주소

4516, Binhai 3rd Road 8, Xinghai Street, Longwan District, Wenzhou City, Zhejiang Province


전화

+86-577-85886898


이메일

Julong@snflange.com

재료:

스테인레스 스틸

A-182 - F-304

이중 등급 304/304L

이중 등급 316/316L

316

304H

이중 등급 304/304H

이중 등급 316/316H

316H

309

310

317L

321

347

347H

904L

이중 상태

F51/2205

F53/2507

탄소강

ASTM/ASME

SA-105

A-350

LF-2

LF-3

A694

SA-516-70

A36

티탄

Gr2

Gr12

크롬 합금

A-182-F-1

F-5

F-6

F-9

F-91

F-11

F-12

F-22

알류미늄

3003

6061

5083

요청 시 다른 등급

하스텔로이

B-2

C-276

C-22

인코넬

600

601

625

718

모넬

400

구리

90/10 (C70600)

70/30 (C71500)
