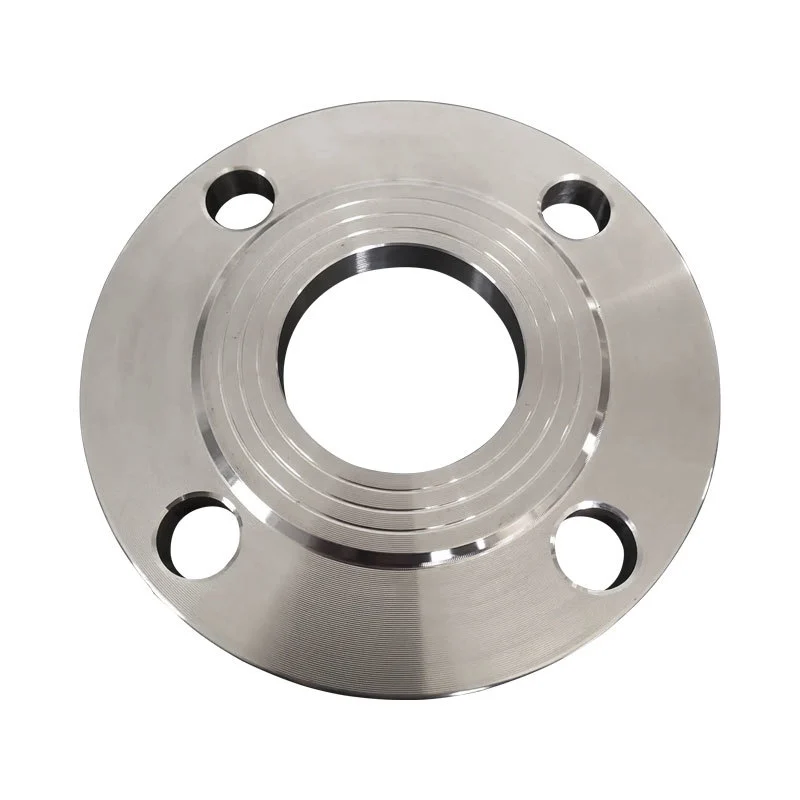

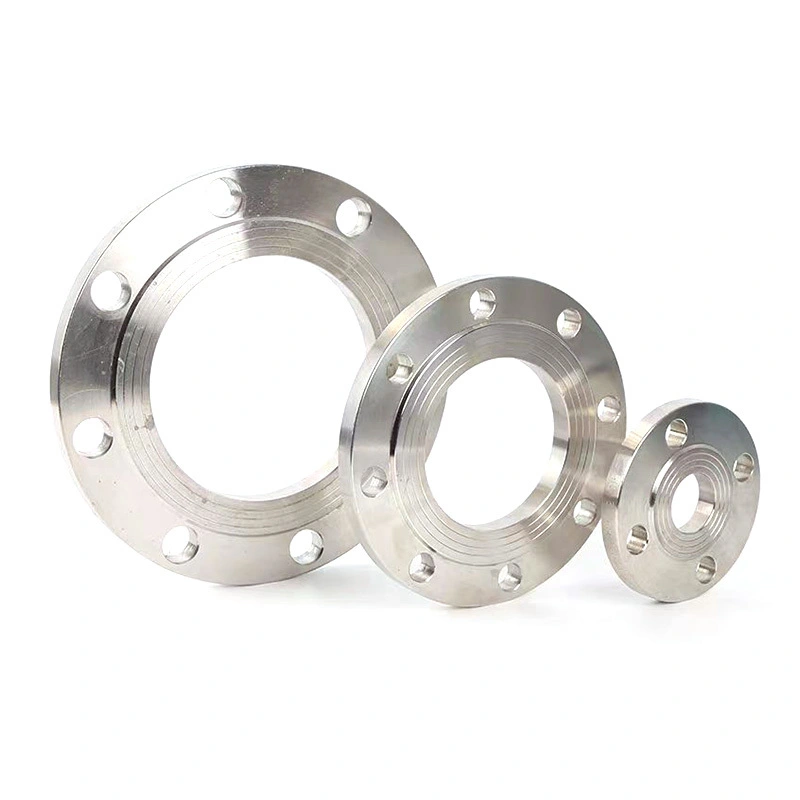

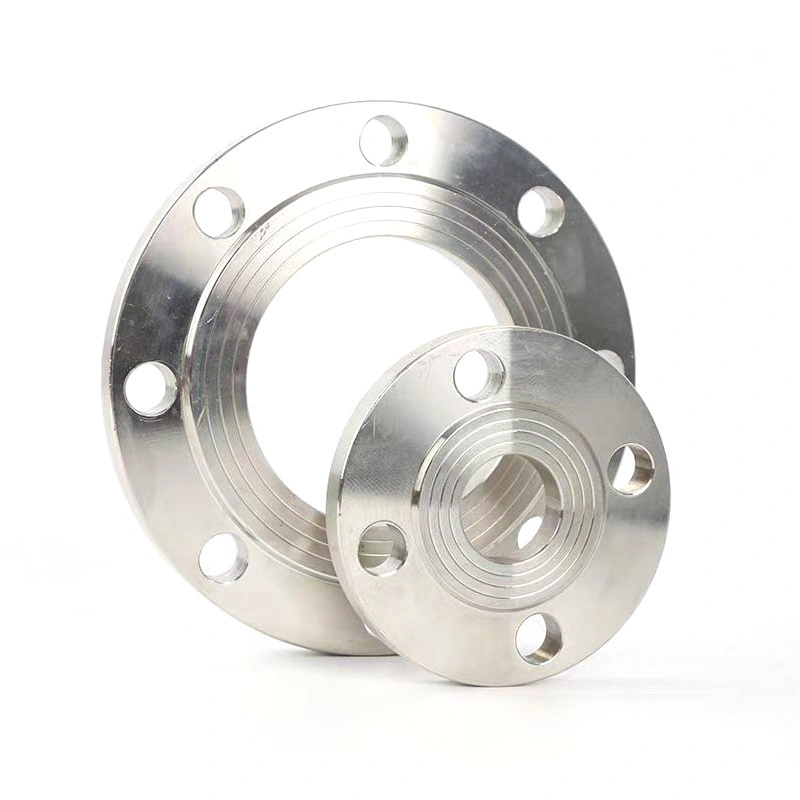

플레이트 (PL) 플랜지

SN 밸브에서 중국에서 다양한 플레이트 (PL) 플랜지를 찾으십시오. 플레이트 플랫 용접 플랜지는 파이프 또는 기타 플랜지와의 연결을 위해 가득 찬 플랫 플랜지면과 둥근 구멍이있는 강철 플레이트의 일종의 플랜지 절단입니다. 연결은 일반적으로 평평한 용접에 의해 만들어집니다. 즉, 플랜지는 파이프 또는 장비의 돌출부 부분과 정렬 된 다음 용접에 의해 단단히 연결됩니다.

크기:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1/2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

맞춤형 크기 우리에게 문의하십시오

문의 보내기

제품 설명

특징과 장점

간단한 구조 : 플레이트 (PL) 플랜지의 구조는 비교적 간단하고 제조 및 공정이 쉽고 저렴한 비용입니다.
신뢰할 수있는 연결 : 플랫 용접으로 연결되면 플랜지와 파이프 또는 장비 사이의 연결은 강도가 높고 밀봉 성능이 우수하며 큰 압력과 온도 변동을 견딜 수 있습니다.
광범위한 응용 분야 : 저압, 저온, 비염 및 폭발성, 비 독성 및 기타 매체와 같은 다양한 미디어 및 작업 조건에 사용할 수 있습니다.
편리한 유지 보수 : 유지 보수 또는 교체가 필요한 경우 전체 배관 시스템의 대규모 해체없이 볼트 및 플랜지 개스킷을 제거하여 수행 할 수 있습니다.

재료 및 제조 표준

재료 : 플레이트 플랫 용접 플랜지는 다른 매체 및 작업 조건의 요구를 충족시키기 위해 탄소강, 스테인레스 스틸, 합금강 등을 포함한 다양한 재료로 만들어집니다.
표준 : 이러한 유형의 용접판의 표준은 일반적으로 ANSI B16.5, HG20616-1997, GB/T9116.1-2000 등과 같은 국제 또는 국가 표준을 준수합니다.이 표준은 플랜지 크기, 사양, 관용, 테스트 방법 및 기타 요구 사항을 지정합니다.

치수 및 사양

플레이트 평면 용접 플랜지의 치수 및 사양은 일반적으로 플랜지 직경, 두께, 볼트 구멍의 수 및 분포를 포함한 파이프 라인 시스템의 요구에 따라 결정됩니다. 일반적인 직경 범위는 일반적으로 DN10-DN6000 (제조업체 및 표준에 따라 다름)이며 압력 등급에는 PN 시리즈 (예 : PN6-PN160) 및 클래스 시리즈 (예 : Class150 Class2500)가 포함됩니다.

기술		단조
크기 범위 :		DN 10 -DN 2000
크기 범위 :		1/2 "-48"
압력 등급 :	수업	150#, 300#, 600#, 900#, 1500#, 2500#등
압력 등급 :	Pn	pn2.5, pn6, pn10, pn16, pn25, pn40, pn63, pn100, pn160 등
밀봉 유형 :		FF, RF, RJ, FM, M, T, G 등
밀봉 마감 :		부드럽거나 나선형 마감 (요청대로)
재료:	스테인레스 스틸	ASTM A182 GR. F304/304L/316/316L ASTM A403 WP304/304L/316/316L ASTM A351 GR. CF3/CF8/CF3M/CF8M
재료:	이중 강철	UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462, 1.4410, 1.4501 등
품종 :		PL (플레이트 플랫), WN (용접 넥), BL (블라인드), SO (슬립 온), SW (소켓 용접), TH (나사산), LJ/SE (랩핑 플랜지/스터브 끝), PJ/SE, LF/SE 등
기준:	미국	ASME B16.5, ASME B16.47, MSS SP-44, AWWA C207
	유럽 연합	1092-1
	영국	BS 4504, BS 10
	호주	AS 2129, AS/NZ 4087, AS 4331
	뉴질랜드	AS/NZ 4087
	러시아 제국	GOST 12820, GOST 12815, GOST 12821, GOST 33259
	독일	2627- 2638에서 2558 년부터 2665 년부터 2569 년부터 2573에서 2576에서 2641에서 2641에서
	한국	KS B1503
	일본	그는 B2220
	남아프리카	SABS 1123, SANS 1123
	ISO	ISO 7005-1
패키지		영화 + 합판 주택
거래 조건		Exw, FOB, CFR, CIF 등
지불 조건		T/T, L/C, CAD, 신용 카드
배달 시간		대량 수량의 경우 20 일 이내에 재고 제품의 경우 7 일 이내에
애플리케이션		석유 화학 및 가스 산업, 화학, 기계, 전력, 조선, 제지, 건설 수도 공사, 조선 산업, 전력 산업, 밸브 산업 및 일반 파이프 연결 프로젝트 등

응용 프로그램 노트

선택 : 플레이트 플랫 용접 플랜지를 선택할 때는 배관 시스템의 매체, 압력, 온도 및 기타 매개 변수뿐만 아니라 플랜지의 재료, 사양 및 연결 방법을 고려해야합니다. 선택한 플랜지가 시스템의 요구를 충족 할 수 있는지 확인하십시오.
설치 : 설치 프로세스에서 플랜지와 파이프 라인 또는 장비 사이의 연결이 깨끗하고 매끄럽고 지정된 토크에 따라 볼트를 조여 연결의 신뢰성과 밀봉을 보장해야합니다. 동시에, 밀봉 효과를 보장하기 위해 플랜지 개스킷의 선택 및 설치에주의를 기울여야합니다.
유지 보수 : 사용 과정에서 플랜지의 연결 상태 및 밀봉 성능을 정기적으로 점검해야하며, 이상이 있으면 시간이 지남에 따라 처리해야합니다. 또한, 서비스 수명을 연장하기 위해 플랜지의 방화식 및 반 도로 처리에주의를 기울여야합니다.
