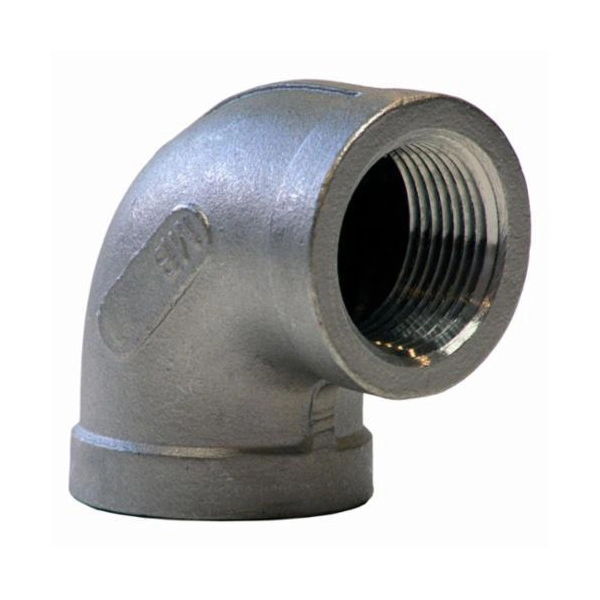

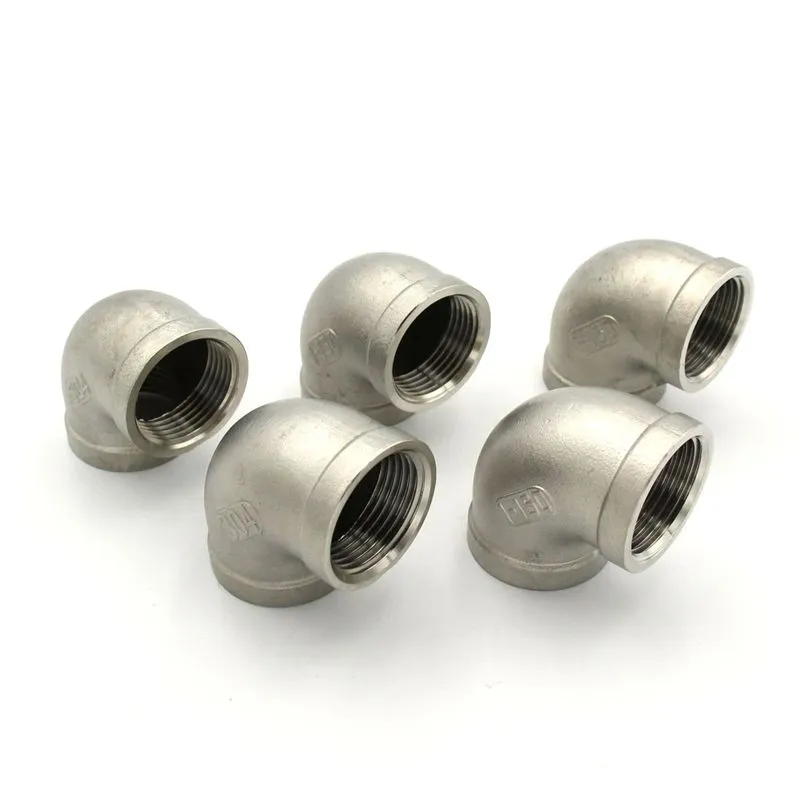

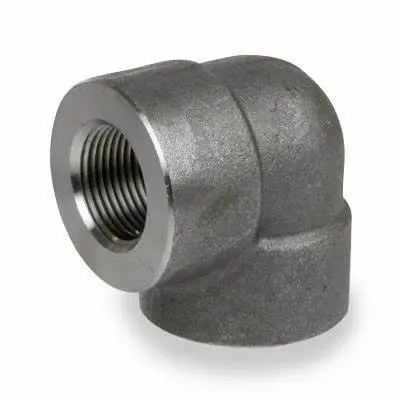

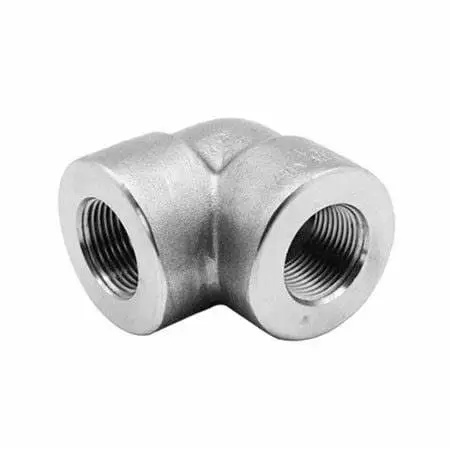

스레드 90도 엘보

SN Valve에서 중국산 나사식 90도 엘보를 다양하게 만나보세요. 나사식 90도 엘보우는 내부 나사산을 통해 파이프 또는 기타 부속품과 연결되어 파이프가 90도 방향으로 회전합니다. 이러한 종류의 팔꿈치는 석유, 화학, 천연 가스, 수처리 및 난방과 같은 다양한 산업, 건설 및 토목 배관 시스템에 널리 사용됩니다.

크기:

DN10(3/8")	DN15(1/2")	DN20(3/4")	DN25(1")	DN40(1-1/2")
DN50(2")	DN80(3")	DN100(4")	DN125(5")	DN150(6")
DN200(8")	DN250(10")	DN300(12")	DN350(14")	DN400(16")
DN450(18")	DN500(20")	DN550(22")	DN600(24")

맞춤형 크기는 당사에 문의하십시오.

문의 보내기

제품 설명

구조 및 특성

1.구조: 나사식 90도 엘보는 일반적으로 팔꿈치 본체와 양쪽 끝의 나사식 인터페이스로 구성됩니다. 엘보우의 주요 부분은 90도 곡선 모양을 나타내며 나사 인터페이스는 파이프의 나사 부분 또는 기타 파이프 피팅과 연결하는 데 사용됩니다.
2.특징: 편리한 연결: 나사산 연결을 통해 복잡한 용접이나 플랜지 연결이 필요 없이 엘보우의 설치 및 분해가 상대적으로 간단하고 빠릅니다.
우수한 밀봉: 올바른 나사산 연결과 적절한 밀봉 재료(예: 원재료 테이프 또는 밀봉제)를 통해 엘보우와 파이프라인 사이의 양호한 밀봉을 보장할 수 있습니다.
강력한 적응성: 나사식 90도 엘보우를 사용하여 다양한 재질과 사양의 파이프를 연결할 수 있으며 강력한 적응성과 높은 유연성을 제공합니다.

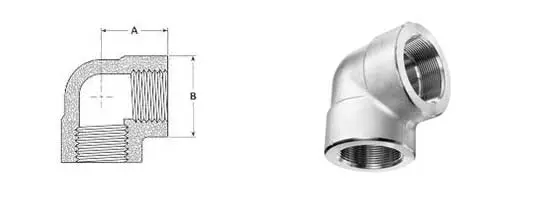

나사형 90도 엘보 치수

클래스 2000

명사 같은
파이프
크기

1/8

1/4

3/8

1/2

3/4

1 1/4

1 1/2

2 1/2

–

7/8

31/32

1 1/8

1 5/16

1 1/2

1 3/4

2 3/8

3 3/8

4 3/16

–

29/32

1 1/16

1 5/16

1 9/16

1 27/32

2 7/32

2 1/2

3 1/32

3 11/16

4 5/16

5 3/4

중량

–

0.198

0.283

0.500

0.773

1.013

1.550

2.180

재료 및 제조

나사식 90도 엘보는 다양한 작동 환경 및 매체의 요구 사항을 충족하기 위해 다양한 재료를 사용하여 제조할 수 있습니다. 일반적인 자료는 다음과 같습니다:
탄소강 : 강도와 강성이 우수하여 일반 산업용 배관 시스템에 적합합니다.
스테인레스 스틸: 내식성과 내열성이 우수하여 부식성 매체나 고온 환경에 적합합니다.
합금강 : 고강도 및 고온 저항으로 고압 및 고온 배관 시스템에 적합합니다.
제조 과정에서 일반적으로 팔꿈치 본체를 만들기 위해 주조, 단조 또는 열간 프레스 성형이 사용되며 나사산 인터페이스는 기계 가공으로 형성됩니다.
