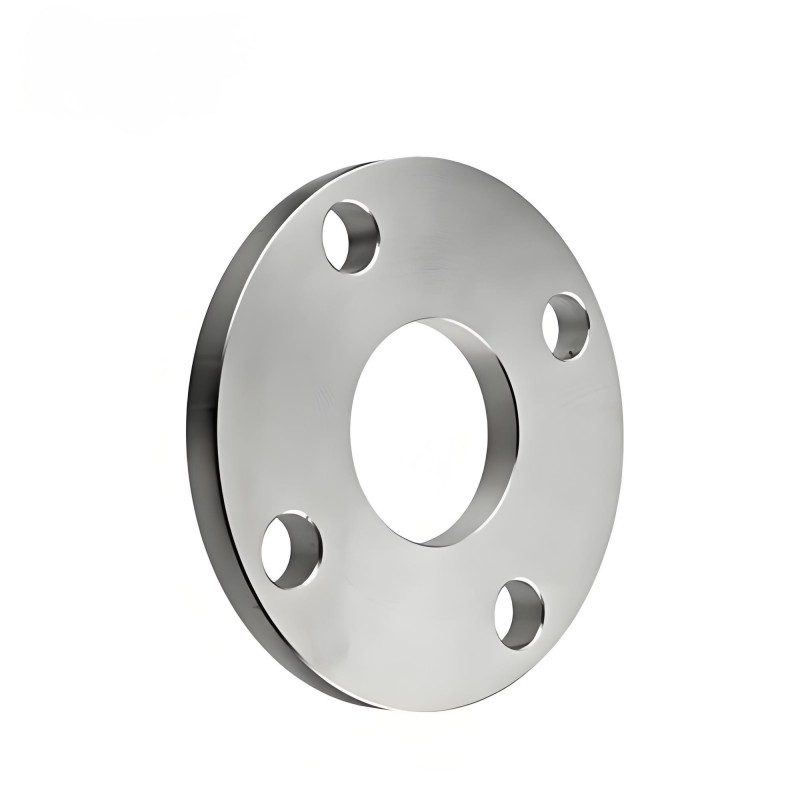

평평한 얼굴 플랜지

플랫 페이스 플랜지는 플랜지의 유형과 플랜지의 밀봉 표면과 플랜지의 전체 끝면이 같은 평면에있는 플랜지 유형입니다. 설계 기능은 밀봉 접촉 표면이 돌출부 나 우울증없이 평평하며 넓은 균일 한 접촉 영역이 필요한 밀봉 시나리오에 적합하다는 것입니다.

크기:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1/2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

맞춤형 크기 우리에게 문의하십시오

문의 보내기

제품 설명

구조적 특성 및 밀봉 원리

풀 평면 디자인 : 밀봉 표면은 플랜지 끝면과 완전히 플러시되며 볼트로 개스킷을 조여 밀봉됩니다. 저압 시스템 (예 : PN6-PN300)에 적합합니다.
호환성 : 일반적으로 평평한 개스킷 (예 : 고무, 석면 또는 금속 랩 개스킷)과 함께 사용되면 누출을 피하기 위해 설치 중에 플랜지가 평행하고 정렬되어 있는지 확인하십시오.
단순화 된 유지 보수 : 복잡한 기하학적 구조, 쉬운 분해 및 개스킷 교체.

재료 및 제조 표준

일반적인 재료 :
탄소강 : ASTM A105/A105N (주변 온도 환경), A350 LF2 (저온 작업 조건).
스테인레스 스틸 : ASTM A182 F304/F316L (부식 저항 요구 사항 시나리오).
제조 표준 :
미국 표준 : ANSI B16.5 (압력 등급 150lb-2500lb).
국제 표준 : DIN, JIS, EN1092-1 등, 글로벌 프로젝트 적응 지원.
표면 처리 : 전기 도금, 핫 다프 아연 도금 또는 안티 녹 코팅 (예 : 노란색 페인트, 검은 색 페인트)을위한 내식 저항성을 향상시킵니다.

응용 프로그램 필드

물 공급 및 배수, HVAC 등과 같은 저압 유체 시스템은 밀봉 압력이 낮고 비용 효율적입니다.
화학 및 식품 산업 : 스테인리스 스틸 플랫 플랜지는 FDA 또는 EHEDG 인증 요구 사항을 충족시키기 위해 위생 등급 파이프 라인 (RA ≤ 0.8 μm로 연마)에 사용됩니다.
모듈 식 장비 : 간단한 구조로 인해 조립식 파이프 라인 모듈 또는 빠른 설치 시나리오에서 일반적으로 사용됩니다.

장점과 단점 분석

평평한 얼굴 플랜지의 장점 :
저렴한 비용 : 가공 난이도는 볼록 또는 링 연결 플랜지보다 낮으므로 대규모 생산에 적합합니다.
넓은 적응성 : 여러 개스킷 유형, 높은 유연성과 호환됩니다.
제한 사항 :
고압 한계 : 초고속 압력 시스템 (클래스 2500 이상)에는 적용 할 수 없습니다. 평평한 접촉은 고르지 않은 압력으로 인해 누출을 쉽게 유발할 수 있기 때문입니다.
높은 설치 정확도 요구 사항 : 플랜지의 병렬성을 엄격히 보장해야합니다. 그렇지 않으면 밀봉 실패를 유발할 수 있습니다.

핫 태그: 플랫 페이스 플랜지, 중국, 제조업체, 공급 업체, 공장

관련 카테고리

문의 보내기

연락처 정보



주소

4516, Binhai 3rd Road 8, Xinghai Street, Longwan District, Wenzhou City, Zhejiang Province


전화

+86-577-85886898


이메일

Julong@snflange.com

재료:

스테인레스 스틸

A-182 - F-304

이중 등급 304/304L

이중 등급 316/316L

316

304H

이중 등급 304/304H

이중 등급 316/316H

316H

309

310

317L

321

347

347H

904L

이중 상태

F51/2205

F53/2507

탄소강

ASTM/ASME

SA-105

A-350

LF-2

LF-3

A694

SA-516-70

A36

티탄

Gr2

Gr12

크롬 합금

A-182-F-1

F-5

F-6

F-9

F-91

F-11

F-12

F-22

알류미늄

3003

6061

5083

요청 시 다른 등급

하스텔로이

B-2

C-276

C-22

인코넬

600

601

625

718

모넬

400

구리

90/10 (C70600)

70/30 (C71500)
